Самый большой белаз в мире

Особенности двигателей

На более ранние версии, обозначаемые буквами B и D, монтируются моторы Cummins KTTA 19-C. Они имеют следующие технические параметры:

• суммарная масса – 1 975 кг;
• максимальная мощность – 522 кВт;
• рабочий объем камеры сгорания – 19 000 см3;
• суммарное количество рабочих цилиндров – 6 шт.;
• цилиндры расположены в ряд;
• имеется турбонаддув (двойной).

Количество потребляемого топлива относительно невелико, так как имеется специально разработанная электронная система управления двигателем.

С ее помощью, а также с помощью центрального крыльчатого охлаждения, достигается столь большая мощность.

Благодаря рассматриваемому двигателю карьерный грузовик легко преодолевает даже очень крутые подъемы.

Модификации, маркируемые буквами E и F, оснащаются более мощным и оборотистым мотором – Cummins QSK 19-C. Он имеет следующие рабочие параметры:

• максимальная мощность – 560 кВт;
• суммарная масса — 2120 кг;
• общее количество рабочих цилиндров – 6 шт.;
• сами цилиндры расположены рядно.

Несмотря на большую мощность, потребление топлива этим мотором немногим больше, и возможно это также благодаря блоку электронного управления и сбалансированной топливной системе.

Все модификации БелАЗа-7555 оснащаются надежными моторами, ресурс которых чрезвычайно велик.

При надлежащем обслуживании и своевременной замене расходных материалов они прослужат очень долго даже в самых экстремальных условиях.

Еще одно важное достоинство, присущее рассматриваемым моторам, – относительно недорогие запасные части

Обслуживание

Чтобы машина не вышла из строя, нужно выделять средства и время на обслуживающие мероприятия. Так как автомобиль большой и перевозит огромные массы груза, ТО проводится намного чаще и тщательнее, чем у обычных автомобилей. ТО-1 нужно проходить через 2 000 км пробега. ТО-2 – проводят каждые 20 000 пробега.

Запчасти на БелАЗ 7540 стоят очень дорого, поэтому лучше не экономить на ТО. Если брать состояние автомобиля, в общем, то это надежное средство, так как предназначением его является работа в тяжелых условиях. Некоторые модели производителя не брали участия в капитальном ремонте, хоть эксплуатируются уже больше 25 лет.

Колеса

Колеса БелАЗа прекрасно себя показывают, отлично реагируя на движение руля. Установленные покрышки на данном самосвале также заслуживают похвалы. Создает их фирма Bridgestone. Как правило, для легких машин подобные шины не выбирают, однако для самого большого БелАЗа самое оно.

Любой водитель должен понимать, что возиться с настолько большими колесами — довольно муторное и сложное занятие. Поэтому производитель позаботился о том, чтобы при поломке тяговых моторов их можно было починить без снятия колес. Такие характеристики важны для тех людей, которые будут вести деятельность, связанную с использованием такого самосвала. Колеса можно снять только при помощи крана, и это занятие довольно длительное. Данные детали отлично справляются с большим весом. Подробно о грузоподъемности БелАЗа написано ранее.

Модификации

Автозавод выпускает несколько модификаций машин на базе модели 7540, отличающихся мощностью и моделью силового агрегата:

1. 1. Ранняя машина БелАЗ-75405, которая поставлялась заказчикам в 90-е годы. Выпуск прекращен.

1. 1. Версия 7540А, оснащенная дизелем ЯМЗ-240ПМ2 и 5-ступенчатой трансмиссией. Техника предназначена для перевозки грузов весом 30 т. Допустимая масса машины — 52,6 т.

1. 1. Вариант 7540В, отличающийся установкой дизеля ЯМЗ-240М21 и 3-скоростной коробки. Мотор развивает мощность до 361 л.с., весовые и скоростные характеристики самосвала не изменились. Аналогичная машина с увеличенным кузовом носит обозначение 7540Е.
   2. Модель 7540С, оснащенная 425-сильным дизелем Д 280 и 5-скоростной гидромеханической трансмиссией.

1. 1. Самосвал 7540D укомплектован немецким дизелем Deutz BF8M1015, мощностью 395 л.с. На машинах может устанавливаться откидной кузов с увеличенным объемом, но грузоподъемность остается прежней.

1. 1. Модель 7540К, оснащена мотором Cummins QSM11-C с турбокомпрессором, развивающим мощность 406 л.с. Машина отличается доработанной кабиной и расширенным списком дополнительного оборудования. Поставляется только с кузовом стандартного размера, рассчитанным на 15,1 м³ груза.

Все варианты автомобиля приспособлены к эксплуатации при температуре окружающей среды от -50°С до +50°С. Силовые установки обеспечивают подвижность в условиях горных дорог, допускается движение по технологическим грунтовым маршрутам.

7540А

Машина оснащается 12-цилиндровым V-образным дизелем ЯМЗ-240ПМ2, развивающим мощность 420 л.с. при 2100 об/мин. Отвод отработавших газов осуществляется через двойное дно и борта грузовой платформы. За счет этого снижается риск примерзания грунта в зимнее время. Управление углом установки платформы гидравлическое, для подъема и опускания требуется 16 и 20 секунд соответственно.

7540В

Модификация 7540В представляет собой бюджетный вариант самосвала. Снижение стоимости достигнуто путем применения менее мощного дизеля и 3-скоростной коробки скоростей. В конструкции системы охлаждения предусмотрено место под установку автономного подогревателя, обеспечивающего запуск двигателя при низкой температуре.

[править] Ссылки

• Производитель с суровым дизайном сайта
• ТТХ-и на аглицком
• Google says…
• Эмпирическое доказательство того, что с БелАЗом лучше рядом не находиться.
• Экскурсия по заводу

Ремонт узлов и агрегатов

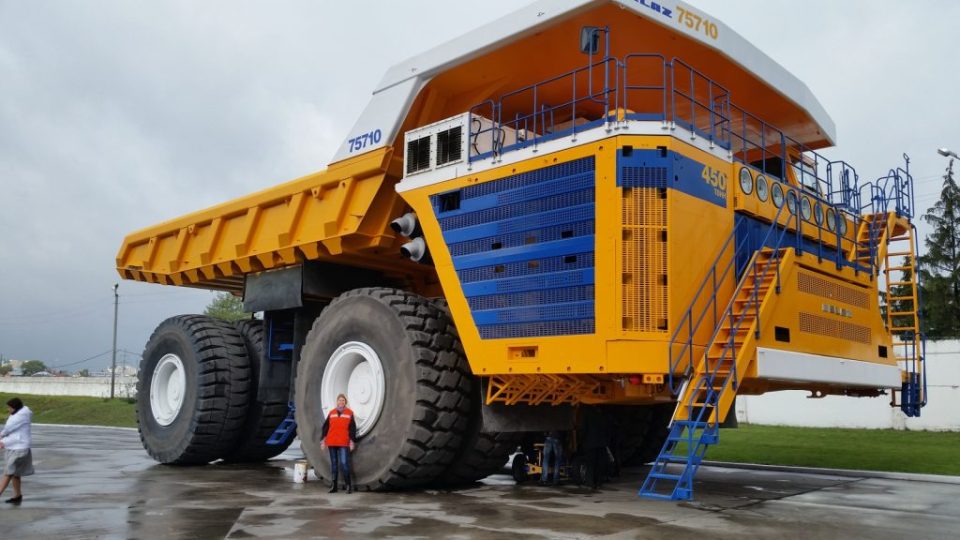

Интересные факты о БелаАЗ-75710, технические характеристики

Выпущена машина была сравнительно давно (по меркам стремительно развивающихся технологий) – в 2013 году, в эксплуатацию поступила на следующий год и до сих пор сохраняет за собой лидерское достижение. При заявленных первоначальных цифрах грузоподъемности 450 т разработчики не остановились на достигнутом и позволили автогиганту получить прозвище «БелАЗ 500 тонн», фото этого чудо-монстра представлены ниже.

На текущий момент выпущено всего три единицы техники, одна из них без кузова. Все предназначены для работы на территории Российской Федерации. Основная задача карьерного самосвала, судя из названия – работа на угольных разрезах, где и трудится один из образцов. Практически запредельная стоимость одного такого исполина – около 10 млрд. долларов, пока не позволяет популяризацию спецтехники.

Многих интересует расход топлива БелАЗ-75710, который также огромен, как и само авто – 1300 л на сотню километров, что менее рентабельно, нежели использовать для транспортировки, например, самосвалы КАМАЗ. В качестве сравнительных цифр приведем модель КАМАЗ-65201 с достаточно высокой грузоподъемностью – 35 т, и расходом топлива в летнее время около 37 л, в зимнее – около 40. При транспортировке поклажи на одинаковое расстояние (условно 100 км), КАМАЗ затратит максимум 572 литра зимой, летом еще меньше, тогда как БеЛАЗ-75710 с расходом топлива 1300 л почти в три раза больше. А если приплюсовать к полученной величине количество моторного масла (около 540 л) и почти 900 л охлаждающей жидкости, то «простому смертному» обслуживание такого исполина окажется абсолютно не по карману.

Плюс маневренность КАМАЗа и его проходимость в разы выше белорусского великана. Однако у последнего она не маленькая. Такая махина может развернуться на достаточно ограниченном пятачке с радиусом около 20 метров и даже подняться в гору с уклоном не выше 18%, что для столь солидной массы – большое достижение. Плюс фото БелАЗ 500 тонн и его характеристики, приведенные ниже, иллюстрируют способность перевозить огромные монолитные конструкции и сооружения, чем ни может похвастаться ни один другой автомобиль.

К другим техническим характеристикам самого большого БелАЗа в мире модели 75710 стоит отнести:

• Два дизельных двигателя, мощность каждого из которых свыше 1,7 тыс. кВт и более 2,3 тыс. лошадиных сил;
• Четыре мотор-колеса Сименс, мощность каждого – 1,2 тыс. кВт;
• Мощность тягового генератора – 1,7 тыс. кВт;
• Два бака под топливо, общий объем которых 5600 л;
• Максимальная скорость без нагрузки 67 км/ч;
• Масса – 360 т;
• Габариты: В — 8,1, Ш — 9,8, Д — 20,5 м;
• Колеса — 44,00-63/50, весом 5,3 тыс. кг каждое.

Если полностью засыпать кузов БелАЗ 500 тонн землей, то полученной площади хватит, чтобы построить на ней домик с прилегающим приусадебным участком, а если вынуть «сердце» махины из моторного отсека, то в образовавшейся пустоте может преспокойно разместиться и устроиться с комфортом целая семья! Подобные особенности позволяют БелАЗу оставаться самым большим автомобилем на планете.

https://youtube.com/watch?v=wXCImkw4CLc

Двигатели БелАЗ-7540

Большинство самосвалов данного семейства оснащено длинноходными дизельными двигателями серии ЯМ3-24О. Они предназначены специально для мощных и производительных карьерных самосвалов, а также для тяжёлой автомобильной и строительной техники, с полной массой до пятидесяти трёх тонн.

ЯМ3-240М2 и ЯМ3-24ОПМ2 – это двенадцатицилиндровые V-образные дизельные двигатели рабочим объёмом 22,3 литра. Это четырёхтактные моторы с воспламенением от сжатия, с непосредственным впрыском дизтоплива, с жидкостным охлаждением, механическим регулятором частоты вращения.

ЯМ3-24ОПМ2 является турбированной версией силового агрегата ЯМ3-24ОМ2 и отличается от него наличием турбонаддува. Мощность ЯМ3-24ОМ2 составляет 265 кВт (360 л.с.), крутящий момент – 1275 Н.м (130 кгс.м); ЯМ3-24ОПМ2 – 309 кВт (420 л.с.), крутящий момент – 1491 Н.м (152 кгс.м).

На БелАЗ-7540К устанавливается дизельный силовой агрегат иностранного (китайского) производства от компании «Камминз» – Cummins QSM11-C. Это шестицилиндровый рядный рядной дизельный двигатель с рабочим объёмом в 10,8 литров, мощностью 298 кВт (400 л.с.) и максимальным крутящим моментом 1898 Н.м при 16ОО об/мин. Он также оборудован турбонаддувом. Диаметр цилиндра данного мотора – 125 мм, ход поршня – 147 мм. Как и турбированный ЯМЗ-240ПМ2, двигатель Cummins QSM11-C работает в связке с пятиступенчатой гидромеханической трансмиссией.

Каждый из представленных дизельных двигателей, применяемых на данных самосвалах, обеспечивает оптимальную удельную мощность, скорость самосвала на подъёмах, а также достойную топливную экономичность. Для обеспечения лёгкого запуска двигателя в условиях отрицательных температур карьерные самосвалы БелАЗ-7540 оборудуются предпусковым подогревателем, который обеспечивает подогрев дизтоплива и охлаждающей жидкости при запуске дизельного мотора.

Расход дизтоплива у БелАЗ-7540 зависит от технического состояния двигателя и режимов эксплуатации грузовика. Заданными производителем нормативами установлено следующее значение: 115 литров на 100 километров пробега (при скорости 40 км/ч и полной загрузке кузова).

Очистка воздуха производится посредством двухступенчатого фильтра с элементами сухого типа. Система очистки воздуха оснащается индикатором засоренности. Выпуск отработавших газов производится через грузовую платформу. Система выпуска приспособлена под установку нейтрализаторов ОГ. Система смазки – смешанного типа, выполненная по принципу «мокрого» картера. Система охлаждения – жидкостная, с принудительной циркуляцией.

История создания самосвала

Данный самосвал является единственным в своем роде по грузоподъемности во всем мире. Группа инженеров Белорусского автомобильного завода смогла существенно превзойти своих немецких и американских коллег, который также производят сверхтяжелую технику, выпустив огромный БелАЗ-75710. Такой самосвал БелАЗ может перевозить груз весом в 450 тонн.

История самой компании началась еще в середине ХХ века. До 1951-го тяжелые грузовики в полном смысле этого слова в Советском Союзе не производились. Конечно, ЯАЗы или КРАЗы считались тяжелыми, однако производственные требования были выше. Страна требовала специализированный тяжелый карьерный самосвал.

Такие цели были поставлены на государственном уровне. В результате появился «дедушка» нынешних БелАЗов – МАЗ-525. Его разработали в Ярославле и передали для выпуска минским специалистам. До 1958-го Минским автомобильным заводом производились новые тяжелые грузовики, насыщая ими сырьевую промышленность Советского Союза.

В городе Жодино (Минская область) с 1947-го функционировало другое предприятие, которое специализировалось на следующей продукции: кусторезы, прицепные дорожные катки, снегоочистители и так далее. Однако с 1958-го выпускать советские грузовые гиганты решили именно в Жодино. Отсюда и стартовала история знаменитого желтого тяжеловеса.

Уже в 1961-м с помощью инженеров института НАМИ был выпущен первый образец, который положил начало истории традиционного образа тяжелого желтого самосвала – 27-тонного БелАЗ-540. С этого времени производство предприятия стремительно росло. Добывающая промышленность нуждалась в новейших и более мощных карьерных монстрах.

Позже белорусы выпустили 40-тонник БелАЗ-548А в 1967-м, а также одноосный тягач БелАЗ-531. Спустя 9 лет появился 75-тонный БелАЗ-549. Уже в 1977-м завод выпустил 110-тонный карьерный самосвал БелАЗ. Через 2 года специалисты завода выпустили БелАЗ-7521, который является рекордсменом. Он мог перевозить 180 тонн. Одновременно белорусы разрабатывали и осваивали выпуск аэродромных тягачей (100 и 200 тонн). Более того, они внедрили электронную трансмиссию. Также нашлось место для газотурбинных двигателей.

Уже к 1991 Белорусский автомобильный завод стал самым крупным в мире предприятием, который занимается выпуском тяжелой карьерной техники. На БелАЗе трудилось более 12 000 работников. Ежегодно завод выпускал более 6 000 автомобилей, что составляло половину от мирового производства карьерной техники. С 1990-го года предприятие представило БелАЗ-7550, который перевозил 280 тонн. Это была технически сложная модель.

Именно в СССР компания произвела более 130 000 экземпляров специальной грузовой техники. Позже была выпущена младшая модель БелАЗ-7540 (в 1992-м), которая являлась самой маленькой моделью среди карьерных самосвалов. Его грузоподъемность не превышала 30 тонн. БелАЗ-7555 является карьерным 55-тонным самосвалом, который адаптирован для эксплуатации в широком диапазоне природно-климатических условий при температурном режиме от -50 до +50 градусов.

Появилась данная модель с двигателями ЯМЗ. Но уже с 1994-го специалисты построили модификацию БелАЗ-7555В, оснащенную двигателем Cummins. С 1996-го года белорусы занялись производством карьерного самосвала с колесной формулой 4х2, который был предназначен для транспортировки грузов большой массы. Это был БелАЗ-75131. Позже белорусам удалось выпустить самый большой в мире самосвал БелАЗ-75710, грузоподъемность которого составляла 450 тонн. Но как он появился и как работает? Давайте будем разбираться вместе.

[править] Сегодня

Сегодня производится куча моделей (Гугл в помощь), причём не только самосвалы, но и всякие там бульдозеры, а также велобагажники, шашлычницы и даже лопаты! Самосвалов Анонимус не тестировал, а вот лопаты винрарные, в ножах китайских и то сталь хуже.

Так как завод в общем и целом сохранил пережитки советских времен, то многие делаю вид, что работают, а завод делает вид, что им за это платит. Также свирепствует отдел ведомственной охраны, вынюхивающие, аки дрессированные псы, остаточный запах безудержного веселья накануне и задерживающие весельчаков. После обнаружения при экспертизе определенного количества промилле данный товарищ перестает быть сотрудником ОАО «Белаз» — управляющая компания холдинга Белаз-холдинг (это не шутка, такое звание пишется на всех документах и не только). Также можно вылететь по статье с завода за забытый болт в кармане, при том, что охрана на пару с большими боссами воруют запчасти грузовиками.

Какая система безопасности установлена на автомобиле БелАЗ?

Одна из наиболее распространенных проблем, которая встречается при использовании автомобилей БелАЗ-75710 – переворачивание транспортного средства в карьере. Для обеспечения максимальной надежности и снижения подобного риска применяются специальные стабилизаторы поперечной устойчивости. Данная технология является собственной разработкой белорусских инженеров.

Система снижает риск бокового опрокидывания, способствует более плавному ходу автомобиля даже при движении при полной загрузке. Дополнительным преимуществом автомобиля стало внедрение системы кругового видеообзора. Одновременно с видеокамерами на каждой из четырех сторон грузовика добавлены индикаторы движения и радары, которые моментально определяют приближение к машине человека. Каждая из сторон самосвала оснащена специальными индикаторами электронных весов, показания которых может видеть оператор экскаватора.

Благодаря устройству можно точно в режиме реального времени получить информацию о том, какая масса груза уже помещена в кузов. БелАЗ дополнительно оборудован инновационной страховочной системой, которая запускается в случае появления неполадок в действующей рулевой гидравлике. На практике гидроаккумуляторы пневматического типа для рулевого управления способствуют сохранению достаточного уровня давления, что обеспечивает возможность максимально безопасно съехать с дороги в безопасное место, исключить риск возникновения аварийной ситуации при движении на самых сложных участках пути. Предусмотрено шесть устройств для обеспечения стабильного функционирования системы.

Технические характеристики БЕЛАЗ-7540

Производство самосвала БЕЛАЗ-7540 грузоподъемностью 30 т началось в 1992 году. Машина выпускается до сих пор в четырех модификациях, их названия отличаются индексами «А», «В», «Е» и «К». Так, на БЕЛАЗ-7540А установлен дизельный двигатель ЯМЗ-240ПМ2 мощностью 309 кВт, его габаритные размеры — 7,11, 3,86 и 3,93 м (ДхШхВ). БЕЛАЗ-7540В оснащен чуть менее мощным мотором ЯМЗ-240М2 (265 кВт), а по размерам он такой же, как и модель с индексом «А». На самосвал БЕЛАЗ-7540Е также установлен двигатель ЯМЗ-240М2, его отличительная особенность — увеличенные показатели длины и ширины: 7,16 и 3,9 м. И, наконец, самосвал с индексом «К» обладает мощностью 298 кВт (Cummins QSM11-C). Его длина и высота составляют 7,41 и 3,93 м соответственно. Ниже в таблицах приведены подробные технические характеристики каждого из двигателей.

Технические характеристики двигателя ЯМЗ-240ПМ2

Технические характеристики двигателя ЯМЗ-240М2

Технические характеристики двигателя Cummins QSM11-C

Все четыре версии самосвала оснащены гидромеханической трансмиссией, которая представлена вальной коробкой передач (3 либо 5 ступеней), одноступенчатым гидротрансформатором, гидродинамическим тормозом-замедлителем и согласующим редуктором.

Гидравлическая система — объединенная с масляными шестеренными насосами и телескопическими трехступенчатыми цилиндрами. Подъем и опускание кузова на всех машинах происходит за 16 и 20 секунд соответственно. Максимальное давление, создаваемое в гидросистеме, — 13,5 МПа, степень фильтрации — 10 мкм. Максимальная производительность гидравлического насоса при 2 100 об/мин достигает 168 куб.дм/мин (на моделях с индексом В и Е), 174 куб.дм/мин (на машинах А и К).

Подвеска — зависимая с пневмогидравлическими цилиндрами. Ход поршня переднего цилиндра составляет 200 мм, заднего — 265 мм. Рулевое управление соответствует требованиям стандарта ISO 5010. Радиус поворота самосвала составляет 8,7 м, габаритный диаметр поворота — 20 м, угол поворота управляемых колес — 35 градусов. Стоит отметить, что рулевая колонка регулируется по высоте и углу наклона.

Тормоза традиционно для всех БЕЛАЗов представлены рабочей, стояночной, вспомогательной и запасной системами. Стояночный тормоз, а также тормозные механизмы передних и задних колес — колодочные. Вспомогательная система представлена гидродинамическим тормозом-замедлителем с электрическим управлением.

Это интересно: Технические характеристики и устройство грузовой машины БелАЗ-7555 и ее основных модификаций (видео)

Заключение

Мировой финансовый кризис, разнообразие экономических моделей и запросы рынка вынуждают крупные заводы искать способ снижения стоимости продукции и средств, затраченных на производство.

Использование одного самого большого в мире БелАЗа, способного поднять почти 500 тонн, обойдется предприятию дешевле, чем эксплуатация двух самосвалов по 250 тонн.

Ресурс этого самосвала крайне высок, возможности – безграничны, цена – оптимальная. Поэтому белорусские инженеры сумели не только изготовить массивный карьерный самосвал, но и создать целесообразное экономическое решение. Машина позволяет горной промышленности не останавливаться на поставленных целях, расширять диапазон работ, снижать стоимость и делать доступными добываемые ресурсы.

И в США, и в Европе (например, словенский концепт 750-тонного самосвала ETF MT-240) активно работают над изготовлением грузовика мощнее, чем БелАЗ. Однако, на сегодня, результаты таковы: белорусский гигант – лидер карьерных перевозок.

Изготовить мощные моторы, установить на борт сильные гидропневматические установки – можно. Однако где найти такие колеса, которые смогут выдерживать столь сокрушительные массы породы. Изготовить покрышки также представляется возможным, однако сколько агрегаты будут весить, какой будет расход горючего такого монстра, сколько лошадиных сил потребуется, чтобы разогнать эту машину. Поэтому, есть смысл считать БелАЗ – самым разумным решением в проведении карьерных работ.
