Трудное начало славного пути

История советского танка Т-34 – это страницы, написанные кровью и потом. Несмотря на то, что сегодня в большинстве случаев представление о легендарном танке сформировано на базе машины Т-34-85 с длиной и мощной пушкой, основная тяжесть боев и сражений Второй Мировой вынесла на себе машина самой первой модификации. Именно с этой машиной Красная Армия вступила в Великую Отечественную войну. До 1944 года основным танком Красной Армии была машина Т-34-76. На этих танках советские танкисты воевали в 1941 году под Москвой, участвовали в кровопролитных боях под Сталинградом летом-зимой 1942 года. Немало испытаний выпало на долю «тридцатьчетверок» первой модификации в сражения на Курской дуге в 1943 году.

Советские Т-34 стали самыми массовыми танками за всю историю войны. С 1940 по 1947 годы машину в различных модификациях выпускало в СССР сразу 7 заводов. Позже, уже после окончания Второй Мировой войны советские танки Т-34-85 стали собирать на заводах в Чехословакии и Польши. Перед войной новую машину в основном выпускали Сталинградский тракторный завод, Харьковский завод №75 и Кировский завод в Ленинграде. В последствии с началом Великой Отечественной войны к производству «тридцати четвертых» подключились заводы «Красное Сормово» в Горьком, омский завод №174, танковый завод в Нижнем Тагиле и завод №183 в Челябинске.

В первый период войны, с лета 1941 года по лето 1942 года, советская танковая промышленность переживала самый трудный период, связанный с масштабной эвакуацией предприятий на Восток. Новые танковые заводы в Нижнем Тагиле, в Омске и в Горьком только набирали необходимые мощности. Старые советские танковые заводы в европейской части страны продолжали работать в тяжелых прифронтовых условиях. Кировский завод в Ленинграде продолжал выпускать танки КВ и Т-34 в условиях блокады. Харьковский завод был потерян в результате стремительного наступления немцев весной 1942 года. Столь необходимые фронту танки Т-34, Сталинградский тракторный завод выпускал до самого последнего момента, когда в городе уже шли уличные бои.

В целом, можно говорить о том, что 1941 год для танка Т-34 стал знаковым. Роль «тридцатьчетверки» в самый тяжелый и трудный период для Красной Армии трудно переоценить, даже при условии, что за первые месяцы боев на фронте было потеряно до 80% новых машин, имеющихся в войсках по состоянию на 22 июня 1941 года.

Тяжелая ситуация с оснащением советских войск современной и боеспособной бронетехникой, сложившаяся во второй половине 1941 года, неизбежно сказалась на прочности обороны Красной Армии. Противник наращивал силу своих ударов, применяя на основных направлениях ударные танковые соединения. Этому натиску советские войска не могли ничего противопоставить, сказывалось отсутствие в войсках необходимо количества современных и мощных танков.

Советская танковая промышленность не успевала восполнить потери бронированной техники в войсках, оборонная промышленность на востоке страны только набирала свои мощности. В боях под Москвой советское командование использовало в основном старые, морально устаревшие легкие танки БТ-7 и Т-26. Немного облегчало ситуацию появление на фронте в небольшом количестве легких танков Т-50 и Т-60. Доля современных советских танков Второй Мировой войны Т-34 и КВ в войсках после разгромных первых месяцев 1941 года была незначительная.

Только через год во время контрнаступления советских войск под Сталинградом ситуация стала меняться в лучшую сторону. Ударные советские танковые корпуса были оснащены новыми «тридцатьчетверками» в достаточном количестве. Начиная с весны 1942 года советские танкисты стали получать новенькие Т 34, сходившие с конвейеров уральских заводов. Уже к началу 1943 года советская танковая промышленность по объему выпуска танков превзошла результаты работы танковых заводов Германии и оккупированной Европы. Только танков Т 34 советские заводы в 1943 году выпустили 15889 машин. С 1944 года начался выпуск более совершенной машины, в которой была заменена башня и основным оружием являлась уже 85-мм пушка ЗИС-С-53.

На пороге войны

К концу 30-х годов грядущий мировой конфликт обретал все более четкие очертания, страны Европы усиленно вооружались. Со времен неповоротливых «стальных монстров» Первой мировой сменилось уже целое поколение бронемашин и танков, в прошлое постепенно уходили и разработки начала тридцатых.

Две «тридцатьчетверки» (справа) в комапнии БТ-7М и А-20

Стране требовалась боевая бронированная машина, уверенно действующая в прорыве и в обороне (танки БТ, как оказалось, этого дать уже не могли). Нужна была машина проходимая и с противоснарядным бронированием, надежно держащая удар новых и гораздо более могущественных противотанковых орудий, чем немецкие 37-миллиметровые «колотушки» (чего не давали ни Т-26, ни Т-28, ни Т-35). Требовался современный средний танк, превосходящий тяжелые КВ в подвижности, но не уступающий им в огневой мощи и в бронезащите.

Схема бронирования Т-34

Работы над новой машиной начались в Харьковском КБ завода №183 под руководством легендарного «отца» танка Т-34 Михаила Ильича Кошкина, его биографию вы можете прочитать на нашем портале. Уже опытный в ту пору конструктор, доведший, как у нас принято говорить, до ума легкий БТ-7, с энтузиазмом возглавил работы по новому танку. В короткие сроки харьковчане предложили целых два варианта будущей машины с индексами А-20 и А-32. «Двадцатый» оказался легче, чем нужно, и не имел потенциала к модернизации, а вот «тридцать второй» военным понравился.

Снаружи и внутри

Помните, каково это – сидеть в эконом-классе самолета между двумя соседними пассажирами? Вот в Т-34 было еще хуже. Каким бы легендарным ни был Т-34, кроме этого он был и максимально некомфортным для людей. Внутреннее пространство кабины «тридцатьчетверки» делилось на две части: одна – для атаки и вторая – для управления машиной. Боевая часть располагалась под башней – в ней сидели заряжающий и командир, а впереди них, практически «в носу» танка, умещались механик-водитель и стрелок-радист. Командир танка был вынужден делать несколько дел одновременно – он управлял орудием, наводил прицел, следил за внешней обстановкой на поле боя и руководил действиями всего экипажа. Места в кабине танка не хватало, все ютились в тесноте и не могли эффективно управлять машиной. А ведь позже танк стал и вовсе пятиместным: чтобы освободить командира от части задач, к экипажу присоединился наводчик.

Танки, построенные на разных заводах и в разные периоды войны, могли отличаться в деталях, но основа всегда была одна: броневой корпус, ходовая гусеничная часть, средства вооружения и двигатель. Чтобы обеспечить прочную противоснарядную защиту танка, его покрывали стальными плитами толщиной 45 мм в лобовой части и 40 мм в кормовой. Крыша над моторно-трансмиссионным отделением имела 16 мм в толщину, а над подбашенной коробкой – 20 мм. Дно танка в разных местах было от 13 до 40 мм. На многих корпусах остались послания: солдаты выцарапывали свои инициалы или памятные слова. По бокам танка располагались топливные баки, спереди приварены клаксон и фара, а сзади – трансмиссия, выхлопные трубы и буксировочные крюки. Чтобы что-то отремонтировать, сначала приходилось справиться с задачей «открыть люк» – они были плотно завинчены на болты или закрыты на штыри.

Башня танка могла быть разной – это также зависело от производителя и года выпуска, но она всегда была двухместной. В начале производства башню сваривали из нескольких плит и листов, а к концу 1940 года начали отливать целиком. С начала 1942-го башня стала шире, объемнее и немного изменила форму, став похожей на шестиугольник, из-за чего ее прозвали «шестигранником» или «гайкой». Несмотря на увеличение пространства, она все еще была довольно тесной для двух человек. Ведь кроме людей, в ней хранились все вооружение, приборы наблюдения и прицела, механизм поворота башни, часть боекомплекта, радиостанция и аппараты ТПУ (танковое переговорное устройство). По бокам башни были отверстия для стрельбы из личного оружия и щеколды для обзора – кроме того что солдаты атаковали танковой пушкой, они еще должны были стрелять из своих автоматов. Случалось, что командир танка просто-напросто не мог воспользоваться нужными ему приборами, поскольку возможности до них дотянуться не было. В итоге страдали управляемость танка и слаженность действий экипажа.

В не боевое время командир наблюдал за обстановкой, полностью высунувшись из верхнего люка наружу.

В наше время у любого возникнет резонный вопрос: «Почему все сделали так неудобно и не для людей?» Сейчас проблемы стесненности кажутся легко разрешимыми – просто сделайте танк пошире, но в условиях вынужденного наращивания объемов производства это было невозможно. Все новшества (улучшение эргономики и параметров башни) требовали серьезных изменений в конструкции, и сделать это, не останавливая производство, можно было только поэтапно. Так, например, и поступили с башней, когда в 1942 году изменили ее форму на шестигранную.

Защищённость

Уровень бронезащиты Т-34 обеспечивал ему летом 1941 года надёжную защиту от всех штатных противотанковых средств вермахта. 37-мм противотанковые пушки Pak 35/36, составлявшие подавляющее большинство противотанковых орудий вермахта, имели какие-либо шансы пробить лобовую броню лишь при попадании в ослабленные места. Борта Т-34 37-мм калиберными снарядами поражались лишь в вертикальной нижней части и на малых дистанциях, причём не давая гарантированного заброневого действия. Более эффективными оказались подкалиберные снаряды, способные сравнительно эффективно пробивать нижнюю часть борта и борта башни, однако реальная дальность стрельбы ими не превышала 300 м, а их заброневое действие было низким — зачастую сердечник из карбида вольфрама после пробития брони рассыпался в песок, не причиняя вреда экипажу. Малоэффективной против лобовой брони Т-34 оказалась и 50-мм пушка KwK 38 с длиной ствола 42 калибра, устанавливавшаяся на танках PzKpfw III Ausf.F — Ausf.J. Короткоствольные 75-мм пушки KwK 37, устанавливавшиеся на ранних модификациях PzKpfw IV и StuG III, были ещё менее эффективны, и бронебойным снарядом, за исключением попаданий в ослабленные зоны, могли поражать лишь нижнюю часть бортов на дистанциях менее 100 метров. Однако ситуацию сильно сглаживало наличие в её боекомплекте кумулятивного снаряда — хотя последний срабатывал лишь при сравнительно небольших углах встречи с бронёй и против лобовой защиты Т-34 также был малоэффективен, но большая часть танка поражалась им легко.
Первым же действительно эффективным средством борьбы с Т-34 стала 75-мм противотанковая пушка Pak 40, появившаяся в войсках в сколько-нибудь заметных количествах к весне 1942 года и 75-мм танковая пушка KwK 40 с длиной ствола 43 калибра, устанавливавшаяся на танках PzKpfw IV и штурмовых орудиях StuG.III с лета того же года. Калиберный бронебойный снаряд KwK 40 при курсовом угле 0° поражал лобовую броню корпуса Т-34 с дистанции в 1000 м и менее, тогда как лоб башни в районе маски орудия поражался уже с 1 км и более.
При этом броня высокой твёрдости, применявшаяся на Т-34, была склонна к образованию сколов с внутренней стороны даже при рикошете снаряда. Так, длинноствольные 75-мм орудия образовывали опасные осколки при попадании на дистанциях до 2 км, а 88-мм — уже до 3 км.
Однако в течение 1942 года длинноствольных 75-мм орудий было выпущено сравнительно мало, и основную массу доступных вермахту противотанковых средств по-прежнему составляли 37-мм и 50-мм пушки. 50-мм же орудиям на нормальных дистанциях боя летом 1942 года для выведения Т-34 из строя требовалось в среднем 5 попаданий остродефицитными подкалиберными снарядами.

По воспоминаниям одного из создателей танка — А. А. Морозова:
«Танк Т-34 хорош не столько своими боевыми качествами, сколько предельной простотой в производстве, эксплуатации и ремонте, надёжностью, низкой стоимостью и возможностью массового производства на любом машиностроительном заводе.

Эти ценные качества были достигнуты в результате настойчивой борьбы конструкторов и технологов за минимальную массу и трудоёмкость каждой детали танка, в стремлении везде и во всём разумно экономить, добиваясь предельной простоты, дешевизны и надёжности.

Таким образом, к началу войны нам удалось создать и поставить на серийное производство новый средний танк, превосходящий по боевым свойствам и приспособленности к массовому производству средние танки фашистской Германии, который стал не только любимым танкистами грозным оружием, но и образцом простой и надёжной боевой машины».

Через несколько деситялетий двигатель Т-34 послужил прототипом для создания двигателя В-45 на экспериментальный вариант основного танка Т-64А, прототипа Т-72, а его модификация В-46 использовалась в танке Т-72 «Урал».

Начало производства.

Зимой 1940 года, три серийных Т-34 отправились в пробег Харьков-Кубинка-Смоленск для выявления конструктивных недоработок. Офицеры НИИ БТ проводившие испытания обнаружили столько недостатков, что представленный ими отчет не оставил замнаркома обороны маршалу Г.К. Кулику ничего иного как отдать приказ остановить изготовление и приемку Т-34. Взамен было решено ускорить разработку нового среднего танка А-43, с торсионной подвеской и улучшенным бронированием.

Начальник АБТУ Я.Федоров, с которым был согласен Г.К. Кулик, вовсе предлагал оставить в производстве БТ-7M и ускорить работы по Т-50. Руководство харьковского завода, было несогласно со столь нелесной оценкой и предложением поставить крест на своем детище и настояло на продолжении производства, предложив временно снизить втрое гарантийный пробег машины, которая должна была составить тысячу километров. Спор прекратил Ворошилов, который хотя на тот момент и лишился высокой должности наркома, но как будучи членом Политбюро ЦК и как старый большевик не утратил своего влияния, как Сталина, так и на председателя совнаркома Молотова. Именно его рекомендация позволила продолжить производство Т-34, пока его не в производстве сменит Т-43М.

Не прошло и полгода, как вторая мировая война показала правильность этого решения. Т-34, производство которых было развернуто в Сталинграде и Харькове, позволило в короткое время организовать их выпуск на предприятиях в тыловых районах в военный период. Начиная с момента освоения в производстве и вплоть до начала войны, новый Т-34 был изготовлен в количестве около 1225 штук. С началом мобилизации промышленности, производство танка подключился горьковский завод «Красное Сормово» (зав. №112 ).

«Мирный шведский трактор»

Замаскировать военную технику под мирную? Отличная идея, если необходимо запутать противника, и особенно хорошо, если танк уже называется Kranvagn (автокран).

Впрочем, примеры такой радикальной маскировки вспомнить сложно, а вот фактов мирного использования — предостаточно. И Kranvagn вполне бы для этого сгодился, что наглядно показывает новый 3D-стиль «Хьяльпкран».

Кстати, для его создания использовались историчные элементы. Например, сам кран позаимствован с БРЭМ BBV m/42, построенной на базе среднего танка Strv m/42 ТН. Грузоподъёмность такого крана — 12 тонн, что позволяло справиться с большинством строительных, ремонтных и эвакуационных задач, стоявших перед шведской армией. Эта машина могла поднять даже лёгкий танк.

Конечно, в нашей игре есть техника и потяжелее, поэтому на надгусеничных полках закреплены дополнительные блоки, с помощью которых тяговую мощность лебёдки можно многократно усилить.

Для лучшей устойчивости при буксировке лебёдкой и работе краном, на корме смонтированы опускающиеся упоры по образцу того же BBV m/42.

Пульт управления, естественно, имеет противопульное бронирование и размещён в водонепроницаемой коробке. А пару касок на башне служат дополнительной защитой экипажу крановщиков-танкистов, да и вообще необходимы по требованиям безопасности.

Поставив стиль «Хьяльпкран», всегда можно убедить вражескую ПТ или САУ, что перед ней всего лишь мирный шведский трактор, который ремонтирует сарай на «Малиновке».

Устройство танка

Сначала о Т-34 76 в общих чертах:

  • Боевая масса танка была больше тридцати тонн;
  • Орудие – Л 11 и Ф 34 калибра 76,2 мм;
  • Мощность двигателя — 500 лошадиных сил;
  • Максимальная скорость — 55 километров в час;
  • Экипаж — четыре человека;
  • Было выпущено около 20 000 штук.

Корпус

В 1940 году корпус Т-34 варили из катанных броневых листов. В передней части лобового листа расположен люк механика-водителя с откидывающейся крышкой. Дальше, в верхней части крышки люка, установлен центральный смотровой прибор для водителя, а слева и справа — боковые смотровые приборы, установленные под углом шестьдесят градусов к продольной оси машины. Справа находится амбразура курсового пулемета в шаровой опоре. Броневой маски у пулемета нет. Задний наклонный лист корпуса съемный и крепится к листам борта с помощью болтов. В нем имеется прямоугольный люк для доступа к трансмиссионному отделению. Сбоку люка есть два овальных отверстия с выхлопными патрубками, защищенные бронеколпаками.

Башня

Башня танка сварная, конусообразная из катаных бронелистов. У крыши башни был общий люк для членов экипажа. На люке смонтирован смотровой прибор ля кругового обзора. Перед люком с левой стороны был перископический прицел ПТ-6, а справа — люк вентиляции.

Пушки

На танке изначально была установлена пушка модели Л-11, 76,2 миллиметра со стволом длиной 30,5 калибра. Она имела ряд недостатков, потому вскоре ее заменили более удачной пушкой Ф-32. Через некоторое время в конструкторском бюро разработали модификацию этого орудия, которая серьезно превосходил предыдущий вариант.

Ходовая часть

У танка было пять пар опорных катков большого диаметра. Направляющие и опорные катки были обрезиненными, а гусеничная цепь — мелкозвенчатая из тридцати семи плоских и тридцати семи гребневых траков.

Снаружи у каждого трака имелись шпоры-грунтозацепы. В кормовой части корпуса крепились два запасных трака и два домкрата. У четырех пар катков на борту была индивидуальная пружинная подвеска, пружины размещались под наклоном и были приварены к бортам в корпусе.

Двигатель

В танке Т-34 76 был установлен дизельный двигатель В-2 — это быстроходный, бескомпрессорный двигатель на водяном охлаждении со струйным распылением топлива и эксплуатационной мощностью в 500 лошадиных сил, скоростью до сорока семи километров в час.

Т-34-76, модели 1942-1944 годов

Поскольку стандартизированные станки, используемые для производства T-34, не были легко адаптируемыми под новые условия, исправление специфических производственных недостатков было сильно ограничено. Многие особенности танка остались неизменными вплоть до 1943 года, несмотря на жалобы их экипажей и командиров.

Почти все делалось для упрощения, даже автоматическая сварка, сделавшая броню более крепкой, была введена для ускорения и упрощения производства. Пушка Ф-34 была упрощена до такой степени, что для её сборки стало необходимо почти на 200 частей меньше(от 861 до 614). Прицелы и дальномер остались сырыми, несмотря на то, что были альтернативные. Например, пушка Ф-34 длинной 42 калибра и прицел ТМФД-7 вместе с перископическим панорамным прицелом ПТ-4-7 не могли позволить использовать вооружение с таких же дистанций, как и немцы. Это привело к наступательной тактике, основанной на постоянном маневрировании и сближении с врагом, в то время как немецкие танки могли спокойно стоять и стрелять, оставаясь, практически неуязвимыми, с больших дистанций.

Нехватка резины не давала использовать нормальные колеса, дизайн постоянно менялся, многие делались из чистого металла, что смотрелось весьма странно вместе с обычными гусеницами. Однако, в начале 1942 появилась улучшенная башня модели Д, промежуточный результат из проекта T-34M, который был большим шагом вперед по сравнению с предыдущими моделями. Наконец-то, единственный большой люк был удален и заменен отделенными люками, в конце 1943 года появился новый панорамный командирский прицел с круговым обзором.

Несмотря на это, издержки производства были уменьшены еще,после чего производственное время уменьшилось на 50% несмотря на то, что большинство рабочих, которых призвали на фронт, были заменены женщинами, детьми, пожилыми и инвалидами . В 1943 производственный уровень T-34 был приблизительно около 1300 в месяц. Стандарты качества были низки, однако они позволили армии не испытывать недостатка в танках.

Последней моделью, произведенной в 1944 году был T-34-76Г с башней, получившей название «Гайка». Он имел упрощенную ЗИС С-53 пушку, новую турель с радио и улучшенный обзор командира. Однако, производство постепенно уменьшалось в связи с началом производства и поставок на фронт значительного лучшей версии легендарного танка — Т-34-85.

  • Т-34
  • Фото Т-34
  • Видео Т-34

«Первая ласточка»

Такими словами у стен Кремля встретил И.В.Сталин новенькие, производившие хорошее впечатление, приземистые и крепко сбитые машины во время их показа высшему руководству СССР 17 марта 1940 года. А уже 31 числа танк встал на производственные линии, стране требовалось как можно больше первоклассных машин.

А-32

Еще в январе 1940 года А-32 превратились в Т-34, броня была увеличена до 45 мм и имела рациональный угол наклона, что повышало ее стойкость, а 45- миллиметровое орудие сменила мощная 76-миллиметровая пушка Л-11, которую чуть позже заменили на Ф-34 (с лучшими характеристиками). Имелась у экипажа и пара пулеметов ДТ.

Новые танки нужно было показать военным в Москве. История перегона первых двух «ласточек» своим ходом из Харькова в Москву вне дорог общего пользования даже легла в основу художественного фильма, который, впрочем, больше похож на вымысел.

Т-34 первых серий с пушкой Л-11

Водители-испытатели Носик и Дюкалов, сидевшие за рычагами двух машин все 750 км пробега, продемонстрировали и неплохую маневренность танка перед военным руководством, также испытания танка шли в Кубинке и даже на остатках противотанковых укреплений поверженной «линии Маннергейма». Лишь одно событие омрачило рождение легенды: от пневмонии скончался М.И. Кошкин, когда уже простуженный сильно промок, помогая вытаскивать застрявший Т-34 на переправе. Его дело развития новой боевой машины продолжил А.А. Морозов – соратник и ученик.

Как связывался

Ахиллесовой пятой танков была связь – вплоть до 1943 года лишь на некоторые командирские Т-34 устанавливали радиоприемники, в то время как большая часть всех немецких танков была оснащена двусторонней радиосвязью. Из-за того, что «тридцатьчетверки» не могли переговариваться между собой, на начальных этапах войны было немало проблем с координацией действий.

Только в 1943 году около 2/3 выпускаемых танков смогли оснастить радиосвязью, устанавливая на них радиостанции 9М и переговорные устройства ТПУ-3бисФ. Зато на последующие модификации Т-34-85 радиосвязь устанавливали уже во всех случаях. Экипаж танка переговаривался через внутреннее ТПУ-3-бисФ, а коротковолновая приемопередающая телефонная радиостанция 9-РС служила для общения между двумя танками, расстояние между которыми не больше 18 км.

Экипаж и его взаимодействие

Экипаж танка Т-34 в начальный период войны насчитывал 4 человека: по двое а каждом из отделений. В танках Т-34-85 он увеличился до 5 человек: более просторная башня позволила добавить в состав экипажа наводчика, функцию которого ранее выполнял командир танка.

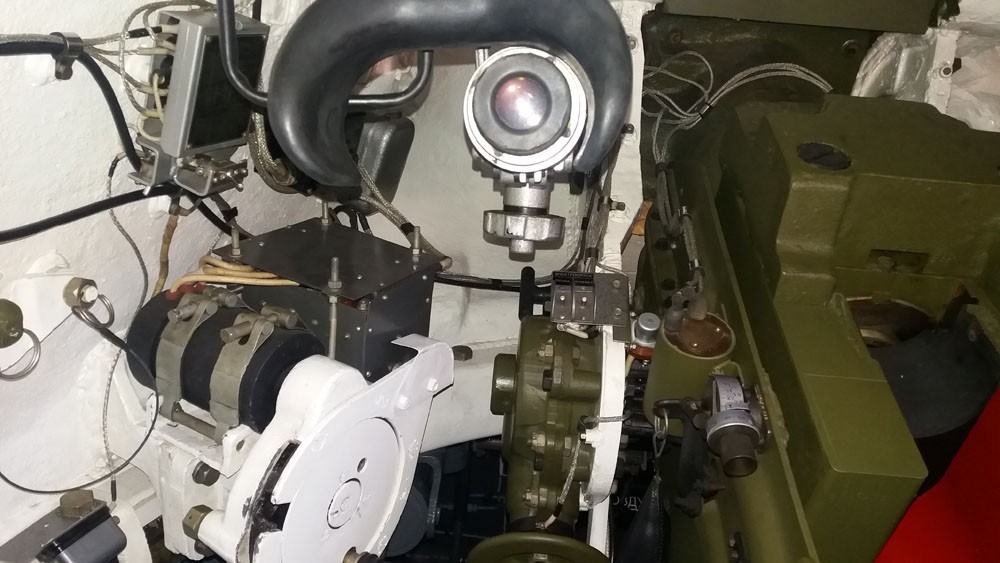

Общий вид на боевое отделение с места командира танка. Слева — прицел пушки и механизмы, управляющие поворотом башни и вертикальной наводки. Справа от казённой части орудия видны магазины для спаренного пулемёта ДТ калибра 7,62 ммОбщий вид на место командира в Т-34-85. В таких танках радиостанция располагалась в башне, слева от места командира

Место командира

Командир четырёхместного танка Т-34-76 управлял стрельбой самостоятельно, и лишь после модернизации танка смог сосредоточиться на наблюдении за внешней обстановкой и руководстве действиями экипажа. Его место в более просторной по сравнению с прежними танками башне Т-34-85 располагалось за спиной наводчика чуть ближе к центру.

Для обзора поля боя на Т-34 использовалось наблюдательное устройство МК-4

Командирская башенка Т-34-85 находилась над сиденьем командира на крыше башни. В её боковых стенках имелось пять смотровых щелей с защитными стеклами, обеспечивавшими круговой обзор при неподвижной башне.

Место наводчика

Наводчик Т-34-85 в то время часто именовался «командиром орудия». Его место в башне располагалось с левой стороны.

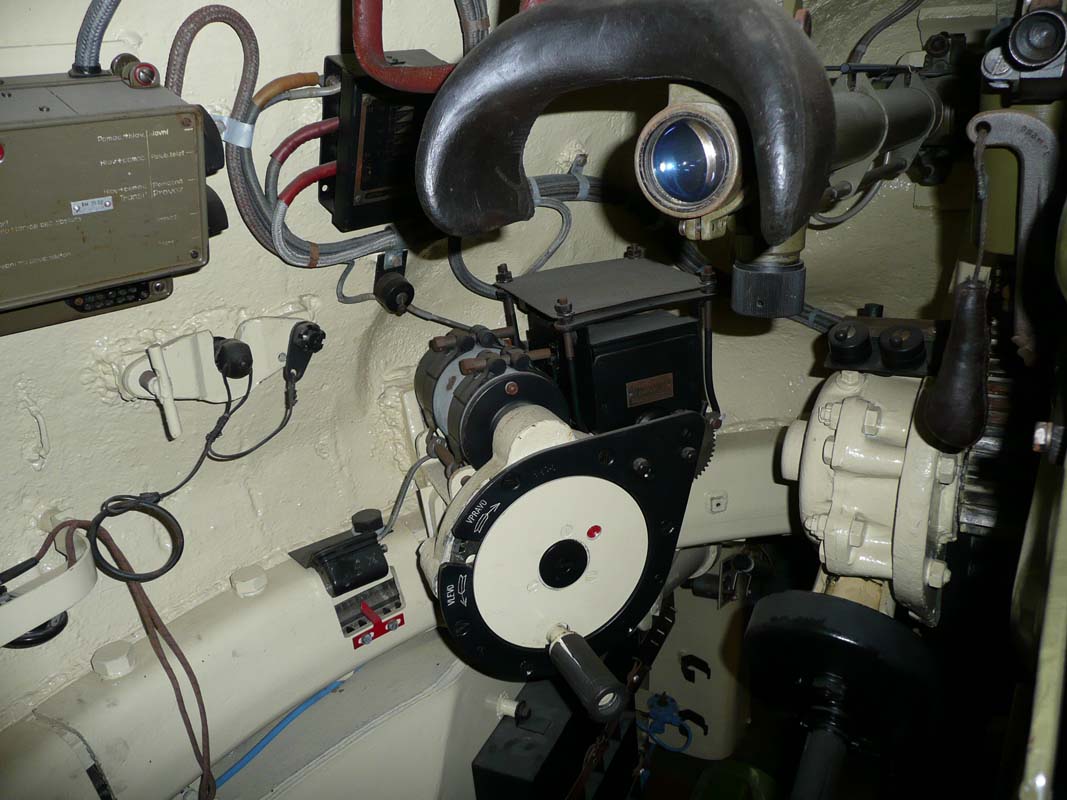

Вид на место наводчика

Пушка со спаренным пулемётом Т-34 наводилась на цель вращением ручек на маховиках, приводивших в действие механизм поворота башни и перемещения орудия в вертикальной плоскости. На фотографии первый из маховиков (белого цвета) слева и чуть выше.

Перископический прицел наводчика Т-34 обеспечивал четырёхкратное увеличение

Место заряжающего

Заряжающий располагался справа от казённика пушки. Вес подаваемых им в казённик 85-миллиметровой пушки боеприпасов составлял от 5,4 кг для подкалиберного до 9,5 кг для осколочно-фугасного снаряда.

Вид с места заряжающего Т-34

Место механика-водителя

Сиденье механика-водителя находилось в отделении управления спереди слева. Доступ к нему мог производиться также через бронированный люк в лобовой части корпуса.

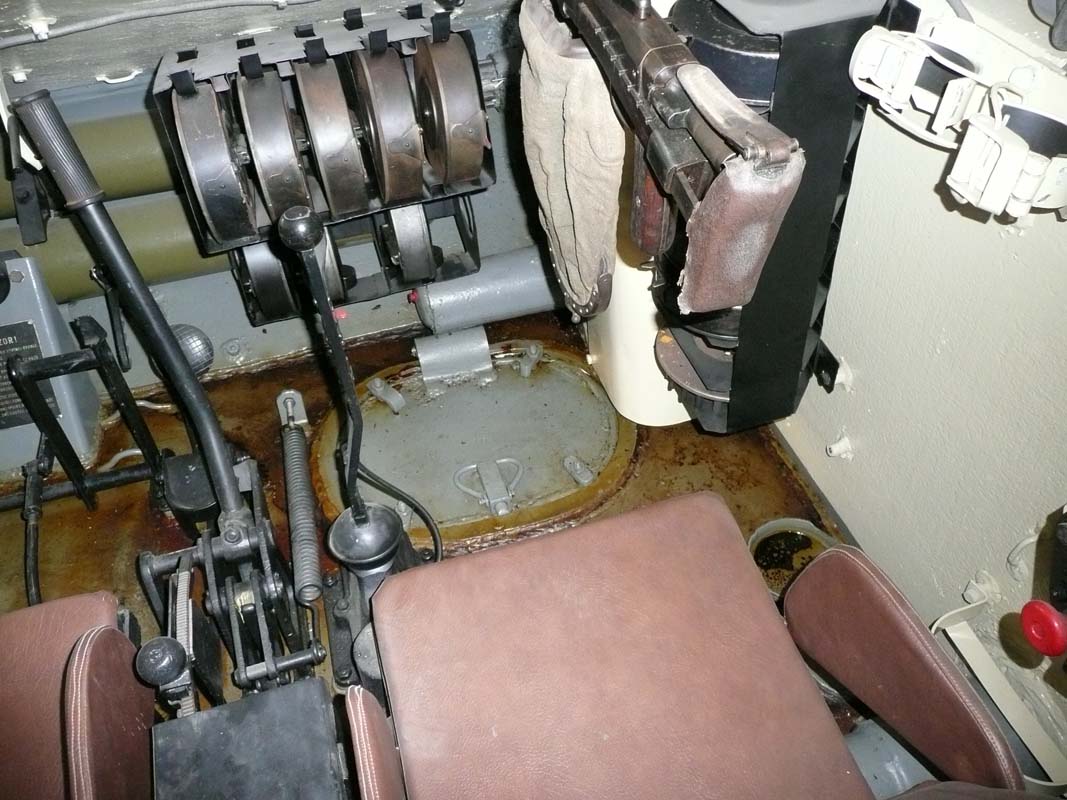

Вид на место механика-водителя

Для управления движением танка применялось три рычага и три педали. Два рычага служили для выполнения танком поворотов, временно блокируя движение гусениц с нужной стороны. Ещё один рычаг переключал передачи 5-ступенчатой КПП. Педали управления танком Т-34 при нажатии приводили в действие впрыск топлива, сцепление и тормоз.

Приборная панель механика-водителя Т-34

Место стрелка-радиста (пулемётчика)

Перед местом стрелка-радиста располагались стеллажи с магазинами для так называемого «курсового» пулемёта ДТ калибра 7,62 ммРадиостанция Т-34

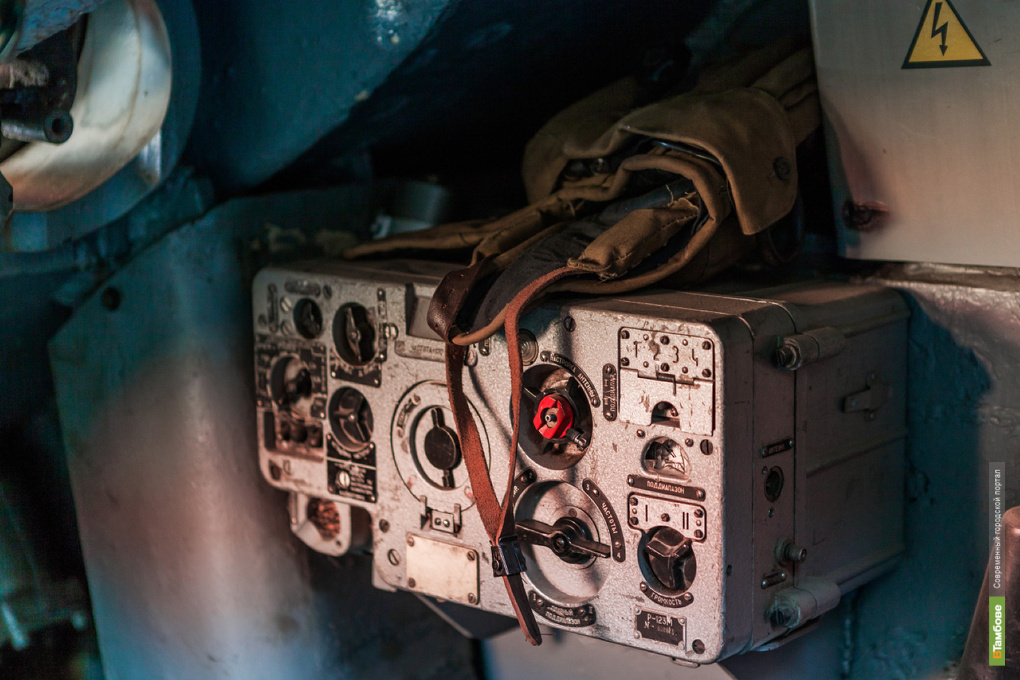

В восстановленном реставраторами Т-34-76 рация размещена на её штатном месте — справа по борту кабины. Хотя в первые два года войны советские танки редко оборудовали радиосвязью.

Модификации и машины, созданные на базе Т-34

Т-34М – Начал создаваться по причине сравнения с немецким танком Pz III Ausf.G, превосходившем 34-ку по некоторым параметрам. Для улучшения плавности хода разработали новый двигатель, но мощность при этом оставили прежнюю. После переработки расположения внутренних компонентов уменьшилась масса и длина машины, а также увеличился боекомплект до 100 снарядов. Танк был принят на вооружение 5 мая 1941 года на замену тогда стоящему на вооружении стандартному Т-34 обр.1940 г. Однако производство организовать не удалось в связи начавшейся войной.

Т-34-57 – Установлена новая 57-мм пушка ЗиС-4. Обладала более лучшими характеристиками, чем Ф-34. Танк позиционировался как “Танк-истребитель”. Официально танк не был принят на вооружение из-за избыточной мощности пушки (для 41-42 гг.). В 1943 году появились уже 85-мм пушки большей мощности. Однако было произведено 50 штук.

Т-34-57 на испытаниях

Т-34-76 обр.1941 г. – Новая башня со стенками толщиною 52 мм и двумя люками на крыше башни. Но одно из самых главных нововведений – это установка новой 76-мм пушки Ф-34.

Т-34-76 обр 1941 – первый справа

Т-34-76 обр.1942 г. – Разработана новая форма башни. Благодаря новой башне боекомплект увеличился до 100 снарядов, а также повысилась снарядостойкость.

Т-34-76 обр 1942

Т-34-76 обр.1943 г. – Новые воздухоочистители для двигателя. Новые амортизаторы. Новые гусеницы. Новая коробка передач. На танк впервые установлена командирская башенка от КВ-1С. А также танк дополнен всевозможными мелочами для “улучшения качества машины”. Принят на вооружение 15 июня 1943 года.

Т-34-76 обр 1943

ПТ-34 – минный трал ПТ-3 установленный на Т-34.

ПТ-34

Т-34-85 – Смотреть основную статью.

Т-34-100 – Установлено 100-мм орудие Д-10Т. Также была разработана 100-мм пушка ЛБ-1 специально под Т-34. За счет увеличения калибра орудия увеличилась башня и немного переделана ходовая часть. Не принят на вооружение по причине начала работ над более совершенным Т-54.

Т-34-100 зимой 1945

Прочая техника на на базе Т-34:

ОТ-34 – Огнеметный танк. Экипаж сокращен до 3 человек. Убран стрелок-радист. Принят на вооружение в 1942 году.

ОТ-34 на вид мало чем отличался от серийного Т-34

СУ-122 – Самоходная артиллерийская установка. В “самоходку” установлена 122-мм гаубица М-30С. Принята на вооружение в конце 1942 года.

СУ-122 с десантом около Харькова. Август, 1943

Т-43 – Смотреть основную статью.

СУ-85 – Истребитель танков. Орудие калибра 85 мм Д-5С. Принят на вооружение в августе 1943 года.

Колонна СУ-85М в Восточной Пруссии. Январь, 1945.

СУ-100 – Истребитель танков. Орудие 100 мм Д-10С. Принят на вооружение 3 июля 1944 года.

СУ-100 около Берлина. На заднем плане Т-34-85. 30 апреля, 1945.

СУ-101 и СУ-102 – Истребители танков. Разработаны для замены СУ-100. СУ-101 комплектовалась 100-мм орудием Д-10С, а СУ-102 – 122-мм Д-25-44С. Отличались от СУ-100 более сильным бронированием. Не приняты на вооружение по причине сильной тесноты внутри машины и уже закончившейся войны.

СУ-101 на полигоне. Осень, 1942.

Т-34Т – Тягач. Принят на вооружение в 1942 году.

СПК-5 – Самоходный поворотный кран. Принят на вооружение в 1952 году.

ТМ-34 – Мостоукладчик. Принят на вооружение в 1942 году.

Т-100 – Египетская модернизация танка Т-34. Превращен в истребитель танка с орудием 100 мм БС-3. Принят на вооружение в 1967 году.

Т-100 в Египетском музее.

Type 65 (Не точно) – ПВО установка. Оборудована двумя 37-мм пушками. О принятии на вооружение ничего неизвестно.

Type 65
