Точечный пассаж: как сэмюэл морзе соединил континенты

Оглавление

Подводные телеграфные линии в Европе

К середине XIX века телеграфные сети связывали большинство крупных городов Европы и США — по суше. А вот отправить телеграмму через океан было затруднительно. Письма продолжали идти на пароходах, доставка осуществлялась за двадцать дней в лучшем случае. В мире, где международные отношения становились всё более интенсивными, создание коммуникаций между Старым и Новым светом было вопросом времени. Идею проложить телеграфный провод по дну Атлантического океана высказал Сэмюэл Морзе, затем её поддержал английский физик Чарльз Уитсон. Но её отвергали как неосуществимую. На помощь предпринимателям и учёным пришла открытая в Индии гуттаперча, которую Вернер фон Сименс предложил использовать для изоляции.

Одну из первых подводных линий начал прокладывать английский инженер Джон Бретт между Францией и Англией. Военное судно «Вигдеон» указывало судну «Голиаф» с кабелем на борту путь, отмечая его буями с флагами. Кабель погружался в воду, каждые 15 минут к нему подвешивали груз в 10 килограммов свинца. По линии пошла первая телеграмма, но сразу после неё связь перестала работать. Французский рыбак случайно вырвал неводом кусок кабеля.

Первый кабель состоял из двух медных проволок толщиной в два миллиметра, обтянутых гуттаперчевой оболочкой. Для второй попытки использовали четыре проволоки, каждую из которых защитили гуттаперчевой оболочкой толщиной в шесть миллиметров. Все проволоки вместе с пятью круглыми просмоленными и пропитанными салом пеньковыми шнурами скрутили в один кабель, обвитый общим пеньковым просмоленным шнуром. Сверху наложили ещё один пеньковый слой, и уже после обвили кабель десятью железными оцинкованными проволоками диаметром в семь миллиметров. Первый кабель весил 14 тонн, а второй, улучшенный, уже 166 тонн. Теперь случайность в виде закинутого в море невода не могла помешать коммуникации между странами.

В ноябре 1852 года установили прямое телеграфное сообщение между Лондоном и Парижем, а позже соединили Англию с Ирландией, Германией, Голландией и Бельгией. Швецию соединили с Норвегией, Италию — с Сардинией и Корсикой. В 1854-1855 годах кабель проложили через Средиземное и Черное моря.

Котировки рынка ценных бумаг

В середине XIX века в США стал зарождаться фондовый рынок. Ценными бумагами торговали на самих биржах. Было бы гораздо удобнее узнавать текущие котировки, сидя в брокерской конторе, и совершать покупки и продажи прямо из неё. Такую возможность открыл телеграф, приблизив торговлю бумагами к режиму реального времени.

Роял Эрл Хаус в 1846 году запатентовал печатающий телеграф, который выдавал на выходе текст. Это был пра-пра-пра-прадедушка современных принтеров. Первая модель была хрупкой, часто синхронизация между отправителем и получателем нарушалась. Для печати одной буквы было нужно несколько импульсов тока, и на больших расстояниях система не работала. Улучшенная Дэвидом Хьюзом модель работала с помощью часовых механизмов — так достигалась синхронизация аппаратов. Эту модель использовали в России с 1865 года до начала Великой Отечественной войны.

Готовая печать телеграфных сообщений, без необходимости длительной расшифровки точек и тире, позволила создать тикерные аппараты для передачи биржевых котировок. В 1869 году Томас Эдисон представил такой аппарат, способный печатать один символ в секунду.

Тикерный аппарат Томаса Эдисона

Из США в Европу через Аляску

Американская «Вестерн Юнион» решила пойти по другому пути — через Аляску. В 1867 году Россия продала Аляску США за 7,2 миллиона долларов, и «Вестерн Юнион» получила от властей право прокладывать линии вдоль военных и почтовых путей, включая линии железнодорожного сообщения.

Проект прокладки кабеля через Аляску назвали «Русско-американский телеграф». Он предполагал линию от Сан-Франциско в Калифорнии до Москвы через Орегон, Вашингтонскую территорию, Колумбию, Аляску, Берингов пролив и Сибирь, что позволяло соединить США и Европу.

Хотя проект провалился, он дал толчок к развитию всех территорий, через которые проходил.

Телеграфная линия на Аляске

Изобретение телеграфа

Морзе решил всецело посвятить себя науке после того, как в 1836 г. ознакомился с описанием модели телеграфа Вильгельма Вебера. К тому моменту он уже познакомился с французским художником, химиком и изобретателем Луи Дагером.

Тогда Сэмюэл всерьез заинтересовался последними достижениями в сфере электричества. На создание телеграфа его вдохновила беседа незнакомцев, которую он случайно услышал во время плавания на корабле. Один из них сказал, что если ток удастся сделать видимым на обоих концах провода, то, вероятно, можно будет передавать и сообщения.

Эти слова побудили Морзе с головой окунуться в мир электричества. На протяжении нескольких лет он трудился над изобретением способа, для передачи информации на большие расстояния. В начале 1838 г. он вместе с Альфредом Вейлом разработал систему передачи букв в виде «точек» и «тире».

Так свет увидел легендарный код Морзе, более известный под названием «азбука Морзе». Тем не менее, реализовать свое изобретение было крайне непросто. Позднее Сэмюэл смог заручиться поддержкой одного из представителей Конгресса США.

Так ученый смог получить субсидию в размере $30 000, которая была перечислена на постройку первой телеграфной линии от Балтимора до Вашингтона. 24 мая 1844 г. в научной биографии Морзе произошло знаковое событие.

В этот день с помощью азбуки Морзе была послана первая депеша, с текстом «Чудны дела Твои, Господи», из здания Капитолия в Вашингтоне в гостиницу «Mount Clare Station» в Балтиморе. Однако сразу после открытия линии изобретатель стал заложником судебных разбирательств с партнерами и конкурентами.

Только в 1854 г. Верховный суд признал, что авторские права на телеграф принадлежат Сэмюэлю Морзе. Спустя 4 года от 10 европейских стран ученый получил за собственное изобретение 400 000 франков.

Мужчина обрел мировую славу, продолжая получать деньги за свои достижения в науке. Спустя время, азбука Морзе удостоится статуса основного языка телеграфии на всей планете.

Применение химических действий гальванического тока

Электрическая телеграфия стала быстро развиваться и дала действительно блестящие результаты только с тех пор, как в ней начали применять не статическое электричество, а гальванический ток. Первый такой прибор, основанный на химических действиях тока, был построен в 1809 г. Зёммерингом в Мюнхене. Гальваническая батарея на одной станции могла быть присоединена к любым двум из 35 проволок, соединявших обе станции; концы всех этих 35 проволок на другой станции были погружены в слабый раствор серной кислоты; при прохождении тока жидкость разлагалась им, и на одной из проволок выделялся кислород, а на другой водород; каждой проволоке соответствовал какой-либо знак, буква или цифра, и, таким образом, сигнализация могла быть установлена на сравнительно больших расстояниях, до 10000 фт. (около 3 км), что достигнуто было Земмерингом уже в 1812 г. Телеграф, основанный на химических действиях тока, предлагался после Земмеринга и некоторыми другими изобретателями (Бэн и другие).

Кто придумал шифры?

Принято считать, что азбука Морзе, как и телеграф, была придумана Сэмюэлом Финли Бриз Морзе. Некоторые источники утверждают, что это не так. Морзе был гуманитарием, и по жизни его увлекала только живопись.

Два инженера — А. Вейл и Д. Генри — рассказали о европейской разработке – дистанционной медной катушке, которая способна передавать образующиеся электроимпульсы. Морзе попросил их развивать эту идею, и в 1837 году на свет появился первый телеграфный аппарат. Устройство могло принимать и передавать сообщения. Позже Вейл предложил систему шифрования с помощью тире и точек. Таким образом, Морзе не имел прямого отношения к созданию азбуки и телеграфа.

По официальной же версии, Семюэл Морзе был увлечен чудом того времени, а именно получением искры из магнитов. Разгадывая феномен, он предположил, что с помощью таких искр по проводам можно передавать зашифрованные сообщения. Морзе очень заинтересовался этой идеей, хотя не имел ни малейшего представления даже об основных принципах работы электричества. Во время плавания Сэмюэл разработал несколько идей и набросал некоторые чертежи своей задумки. Еще три года у своего брата на чердаке он безуспешно пытался построить аппарат, который бы мог передавать сигналы. При всех своих проблемах в познании электричества изучать его ему было просто некогда, ведь у него скоропостижно скончалась жена, и на нем остались трое маленьких детей.

Примечания

  1. Явление возникновения электрического тока в замкнутом контуре при изменении магнитного потока проходящего через него.
  2. Так называлась система башен-семафоров, выстроенных цепочкой в пределах прямой видимости друг от друга.
  3. Область земли, известная европейцам до открытия Америки в 1492 году, в неё входят 2 материка (Евразия, Африка).
  4. Название Америки, данное ей европейскими первооткрывателями.
  5. Химический источник электрического тока, основанный на взаимодействии двух металлов и/или их оксидов в электролите, приводящем к возникновению в замкнутой цепи электрического тока.
  6. Устройство, создающее магнитное поле при прохождении электрического тока.
  7. Не зависимо от мощности батареи, послать сигнал она могла лишь на ограниченное расстояние. Эта проблема была решена с добавлением электромагнитного реле, одного из изобретений профессора .
  8. Запрет работы радиотехнических средств на передачу с целью скрыть от радиоразведки противника местонахождение и действия своих сил. Соблюдение радиомолчания подразумевает работу радиотехнических устройств только на прием.

Телеграфные приборы с указателями

Главную, существенную часть каждого такого прибора составляет электромагнит, который при пропускании через него тока притягивает к себе железную пластинку (т.н. якорь), и тем перемещает указатель по кругу с одного знака на другой, или же (в другой системе), напротив, останавливает на короткое время указатель, движущийся по кругу при помощи часового механизма. Такого рода приборов было устроено очень много. Впервые около 1840 г. Уитстон, Б.С. Якоби, затем Брегет, Сименс, Дю-Монсель и многие др. изобрели различные приборы такого типа. На конец XIX века из них прибор Брегета оставался в употреблении на французских железных дорогах.

В «Главном обществе российских железных дорог» долгое время использовался индукционный телеграфный аппарат с указателем Сименса и Гальске. При повороте рукоятки манипулятора на ближайший знак индукционная катушка, находящаяся внутри прибора, поворачивается на пол-оборота между полюсами сильных магнитов; вследствие этого в проволоке катушки возбуждаются индукционные токи противоположных направлений соответственно последовательным полуоборотам. Эти токи, достигая приёмного аппарата, действуют на электромагнит и заставляют отклоняться между его полюсами особый маятник то в ту, то в другую сторону. При таком качании маятник поворачивает каждый раз зубчатое колесо на один его зубец и вместе с тем и указатель с одного знака на другой.

Живопись

Когда в 1812 г. между Британией и США разразилась война, Сэмюэл показал себя настоящим патриотом. Спустя год он представил в Лондонскую королевскую академию художеств свое полотно «Умирающий Геркулес», за которое был награжден золотой медалью.

Вернувшись на родину в 1815 г. парень заметил, что его соотечественники не проявляют особого интереса к художественному искусству. На протяжении 10 лет биографии он был вынужден вести жизнь странствующего художника.

В те годы жизни Сэмюэлю Морзе удалось написать несколько самых любопытных портретов, когда-либо созданных американскими живописцами. Когда ему было около 34 лет, он открыл и возглавил в Нью-Йорке Национальную академию дизайна.

В конце 1820-х и начале 1830-х годов Морзе посетил ряд европейских стран, где исследовал структуру художественных школ, наряду с шедеврами мировой живописи. Тогда же он начал преподавать в одном из вузов Нью-Йорка, а также увлекся политикой.

К тому моменту биографии Сэмюэл успел обзавестись разными известными друзьями, среди которых были генерал Лафайет, писатель Джеймс Фенимор Купер и Авраам Линкольн. В 1835 г. он стал профессором начертательных искусств.

Азбука Морзе

Телеграф Морзе.

Изобретенный аппарат не мог отображать буквы, только линии определённой длины. Поэтому к каждому знаку алфавита и цифре была присвоена своя комбинация, состоящая из сочетаний коротких и длинных , которые изображались на бумажной ленте.

Исходная таблица «кода Морзе» отличается от используемой в наши дни. В ней использовались знаки не двух, а трех разных длительностей(точка, тире и длинное тире). На редко встречающиеся буквы и цифры пришлись комбинации из трех-пяти знаков, некоторые символы имели паузы внутри своих кодов. Из-за многочисленности знаков, создавалась путаница, что существенно усложняло работу приема телеграмм.

Распространяясь по миру, азбука пережила массу превращений. В русском языке латинские буквы были заменены на созвучные им кириллические. Японцы с их иероглифическим письмом изобрели свой вариант азбуки Морзе, в так называемом «коде Вабун» каждое сочетание точек и тире обозначало не отдельную букву, а целый слог.

Код постепенно дорабатывался, кодировки современной и исходной таблиц совпадают примерно для половины букв и не совпадают ни для одной цифры. В нынешнем коде Морзе каждой букве соответствует комбинация из длинных посылок (тире) и коротких посылок (точек). Пауза между знаками в букве — одна точка, а между буквами в слове 3 точки, пауза между словами 7 точек.

Ключ Морзе

На практике запоминание комбинации точек и тире для каждой буквы возможно при малой скорости передачи, но при увеличении скорости наверняка будут ошибки. Для серьезного изучения кода нужно запоминать не количество точек и тире в букве, а , который получаются когда звучит буква целиком. Таким образом, когда вы слышите напев «Гаа-гаа-рин», это значит была передана буква «Г». В зависимости от школы обучения «Напевы» могут различаться. Если в радиограмме только цифры, то вместо передается только одно тире. Для самых популярных в обиходе фраз и букв, были разработаны упрощенные комбинации букв или цифр.

Хотя в наши дни принято использовать современные методы связи, благодаря своей простоте и надежности, профессионалы и любители используют «морзянку» в радиосвязи и в нынешнее время.

Точное время

Сейчас наши смартфоны и компьютеры синхронизируют время с помощью радиосвязи. В 1930-е годы в США вы могли арендовать часы, которые синхронизировались с мастер-часами «Western Union», чтобы вы всегда могли точно знать, который час. В 1877 году на крыше штаб-квартиры компании в Нью-Йорке установили шар времени, по которому жители города могли сверять часы. За пять минут до полудня шар поднимали до самого верха шпиля, на высоту 96 метров над улицей. Десятиэтажное здание компании на тот момент было самым высоким в Нью-Йорке и США. За две минуты до полудня в Морскую обсерваторию США в Вашингтоне по телеграфу отправляли сигнал о статусе положительной готовности шара для спуска.

В полдень оператор из обсерватории активировал спусковой механизм и шар падал на семь метров вниз. После спуска шара сигнал отправляли в обсерваторию. Благодаря этой службе компания почти весь XX век была «Хранителем времени нации».

Часы с точным временем от Western Union

Возможность быстрой отправки сообщений открыла новые возможности для бизнеса. Крупные компании с развитой филиальной сетью благодаря телеграфной связи, а затем — телетайпу, стали работать как единое целое, передавая информацию в режиме реального времени.

Телетайп

Закодированный телеграфный сигнал было трудно читать и передавать без специальной подготовки, поэтому с самого начала учёные пытались изобрести более «дружелюбное» к пользователям устройство. Так было с пишущим телеграфом Бориса Якоби и аппаратом Вернера фон Сименса, и это стало причиной появления телетайпа.

В 1872 году французский изобретатель Жан Бодо разработал телеграфный аппарат, который позволял одновременно передавать два и более сообщений по одной линии. При этом аппарат передавал сообщения, используя буквы латинского алфавита, а после работы российских умельцев — и буквы русского алфавита. Устройства такого типа назвали стартстопными. Кроме этого Бодо создал телеграфный код Бодо, который передавали на перфорированных лентах. Первые аппараты Бодо стали использовать в 1877 году на линии Париж — Бордо. До конца XX века использовали двухкратные аппараты, способные передавать до 760 знаков в минуту. Дополнительно к аппарату Бодо сделал распределитель, дешифратор и печатающий механизм, что упрощало работу специалистов.

Два или шесть телеграфистов кодировали сообщения, стараясь не сбиться. Они использовали два пальца левой и три пальца правой руки, по очереди отправляя сигналы. Но самое интересное происходило с другой стороны — на бумажной ленте печатались буквы, а не код.

В 1901 году после создания клавиатуры для телеграфного аппарата код доработали, изменили порядок знаков и добавили дополнительные символы. 5-битная кодировка и использование буквенного и цифрового регистра остались.

Аппарат Бодо: клавиатура и распределитель

Изобретение Бодо и тикерный аппарат стали предшественниками телетайпа. Телетайп — это электромеханическая печатная машина для передачи текстовых сообщений.

В 1920-х годах была создана глобальная «Сеть Телекс», охват которой составил 600 тысяч абонентов в 100 странах мира. Отправленные через эту сеть документы имели юридическую силу. Сетью активно пользовались коммерческие компании, пока телетайп не был вытеснен факсом, а затем и интернетом.

Сейчас от популярности некогда распространенного устройства остались лишь бледные следы, например, традиционный префикс tty (от TeleTYpe) для обозначения текстовых терминалов в Unix. Некоторые ведомственные радиостанции до сих пор ведут вещание в режиме телетайпа, передавая информацию вроде сводок погоды.

Телетайп, входивший в сеть Telex

США

Американский изобретатель Сэмюэл Морзе запатентовал свою версию телеграфа в 1840 году. Ключ или «молоток» замыкал и размыкал электрическую цепь, автоматический приёмник записывал сигналы. Импульсы тока определенной длительности заставляли колебаться электромагнитное перо, воспроизводившее «точки» и «тире» на бумажной ленте. Перо либо выдавливало сигналы, либо наносило их чернилами.

Телеграфный ключ, он же «молоток»

В 1843 году Конгресс принял билль и выделил изобретателю субсидию для строительства линии между Вашингтоном и Балтимором длиной 65 километров.

Первая попытка проложить кабель под землёй с помощью изобретения Эзры Корнелла — специального траншейного плуга — оказалась неудачной. Но в 1844 году линию открыли, провода шли по телеграфным столбам. Так и на изоляции можно было сэкономить.

Бывший генеральный почтмейстер в двух кабинетов президентов Амос Кендалл сразу понял, насколько телеграф с его высочайшей скоростью передачи информации полезен, и привлёк инвесторов к проекту. Морзе начал продавать лицензии на своё изобретение, и к 1851 году в США открылись пятьдесят независимых телеграфных компаний.

Иллюстрация из патента Эзры Корнелла на плуг для прокладки кабелей. Источник

В 1846 году Роял Эрл Хаус запатентовал печатающий телеграф, способный передавать сорок слов в минуту. Патентом на этот тип телеграфа владел судья Сэмюэл Селден, вместе с которым Хайрам Сибли, шериф округа Монро, штат Нью-Йорк, основал компанию «New York and Mississippi Valley Printing Telegraph Company» (NYMVPTC). Через семь лет название изменилось на «Западный союз» — «Western Union».

Вместо того, чтобы прокладывать новые телеграфные линии, предприниматели стали скупать существующие и объединять их в одну систему. За три года количество офисов «Western Union» увеличилось до 4000, а капитал — с 220 тысяч долларов до 48 миллионов.

Отправить телеграмму по США в 1854 году стоило 20 долларов за сообщение. Из-за этого желающих было не так много, и бизнесмены охотно продавали свои компании Хайраму Сибли. В 1854 году «Western Union» купила патент на телеграф Морзе.

Печатающий телеграф 1900 года, производство Siemens & Halske, Санкт-Петербург

В 1861 году «Western Union» за 112 дней соединили единой трансконтинентальной линией Западное и Восточное побережья США. До появления этой линии сообщения на такое расстояние шли в течение десяти дней — их везли самые храбрые и отчаянные молодые люди верхом. И не все письма доходили из-за постоянных нападений бандитов.

Прокладка трансконтинентальной телеграфной линии. Сотрудник службы Pony Express приветствует строителей.

Первые попытки применения магнетизма и электричества

Первые малоудачные попытки применения магнетизма и электричества к телеграфированию относятся ещё к XVI веку. Так, с этой ранней поры Джамбаттиста делла Порта, затем Кабео (Cabeo или Cabaeus, 1585—1650), позже Кирхер (1602—1680) и др. предлагали воспользоваться для данной цели магнитными взаимодействиями. В XVIII в. были сделаны попытки применить для той же цели статическое электричество. На возможность такого применения было указано Маршаллом ещё в 1753 г. Первый же настоящий прибор был устроен Лесажем в Женеве в 1774 г. Прибор его состоял из 24 изолированных проволок, соединявших две станции; приводя одну из них в сообщение с электрической машиной, можно было вызвать на другом конце её отклонение бузинового шарика соответствующего электроскопа. Затем Ломон в 1787 г. стал употреблять для подобного телеграфирования всего одну проволоку. Позже Сальва () устроил в 1798 г. телеграфную линию около Мадрида, сигнализация на которой производилась при помощи электрических искр.

Однако такие способы сигнализации не могли применяться на больших расстояниях и не имели большого распространения. Это были попытки, интересные только с исторической точки зрения. Главный недостаток применения статического электричества для сигнализации заключается в том, что вследствие высоких напряжений (потенциалов) требовалась чрезвычайно тщательная изоляция проволок, что на практике представляет большие затруднения.

Использование «морзянки»

Сигнальный прожектор.

Проходя большие расстояния, сигнал может искажаться, на него накладываются , сигнал переданный кодом Морзе проще распознать и сохранить. Кодирование можно осуществить в ручную, запись и воспроизведение сигналов происходит с помощью простейших устройств. Являясь простой и надежной системой кодирования, азбука Морзе применяется практически во всех областях, где используется связь .

Благодаря наличию коротковолнового радиопередатчика с передачей Азбуки Морзе, в затруднительных ситуациях можно передать информацию для служб спасения и информация дойдет с места катастрофы.

Широкое применение Азбука Морзе получила в военной радиосвязи. Во флоте посредством , азбука Морзе используется в визуальной связи между кораблями находящимися в прямой видимости в условиях радиомолчания. Маяки и буи сигнальными огнями передают определённые буквенные сочетания азбукой Морзе и эти сочетания приведены в лоциях.

Азбука Морзе это международный язык, обычному человеку на всякий случай достаточно знать только сигнал .

SOS

«Q-коды»

Для ускорения радиообмена в широкое использование были введены аббревиатуры, трёхбуквенные «Q-коды» и многочисленные жаргонные выражения. От того передается Q код в виде вопроса или утверждения, меняется его значение.

SOS рус. СОС — международный сигнал бедствия в радиотелеграфной связи. Сигнал передается без каких-либо межбуквенных интервалов и представляет собой последовательность «три точки— три тире— три точки». Принято считать, что SOS является аббревиатурой от фразы Save our souls рус. Спасите наши души или Save our ship рус. спасите наш корабль, это не так.

В голосовой связи сигнал SOS не применяется, сигналом бедствия служит Mayday.

Запрещено подавать сигнал SOS, если на то нет реальной угрозы для жизни людей или судна на море.

Чудак с чердака

Морзе устроил лабораторию на чердаке дома своего брата и приступил к опытам. Вся зарплата профессора живописи Нью-Йоркского университета уходила на провода, гальванические батареи и другие материалы, жил же он впроголодь. Рисовать совсем перестал. Морзе консультировался со всеми возможными специалистами, изучал работы первооткрывателя электромагнитного поля Майкла Фарадея, сопоставлял достигнутое другими изобретателями. Шаг за шагом он двигался к цели. В награду за упорство судьба оказалась к нему благосклонна и даровала отличного помощника: Морзе однажды демонстрировал прообраз своего аппарата студентам университета и его рассказ так вдохновил одного из них, Альфреда Вейла, что тот решил стать помощником Морзе. А заодно уговорил своего отца, крупного промышленника, материально поучаствовать в работах профессора. Бизнесмен почувствовал коммерческую перспективу и согласился выделить на исследования $2 тыс. при условии, что его сын станет компаньоном Морзе. Помимо этого, Стивен Вейл заключил с Морзе соглашение, что четверть будущей гипотетической выручки от изобретения достанется ему. Эту долю он передал сыну.

К 1838 году Морзе удалось передать сигнал на значительное расстояние, и 8 февраля он впервые продемонстрировал изобретение в филадельфийском институте Франклина. Зрители были в восторге, но практического значения открытие Морзе не имело: пусть электрический сигнал был послан и принят, но какая от этого польза, кроме чисто научного интереса?

Начался новый этап мытарств Морзе. Он ходил по кабинетам и уговаривал чиновников, бизнесменов и сенаторов, что его открытие в будущем может перевернуть мир. Одновременно он сражался за патент, который ему не хотели давать, поскольку с точки зрения бюрократов патентовать было нечего — не давать же бумагу на явление природы! Морзе в итоге победил и в 1840 году через суд получил патент, да еще успел из-за него посудиться с Вейлом-старшим. Изобретатель опять жил впроголодь, причем совершенно реально — порой ему буквально нечего было есть.

Морзе

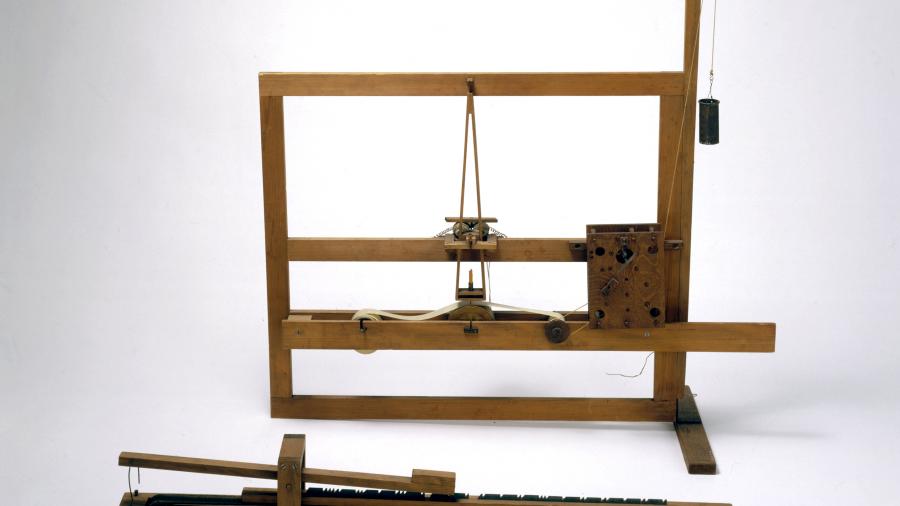

Первый телеграф Морзе, 1835 год

Фото: Global Look Press

Однако Морзе не опускал руки и продолжал работать над усовершенствованием придуманного им аппарата и способом кодировки сигнала, который можно будет передавать. Так постепенно рождалась знаменитая азбука Морзе, буквы которой состояли из последовательно чередующихся коротких и длинных сигналов — точек и тире.

Демонстрация Морзе своего аппарата произвела такое впечатление на председателя сенатского комитета по делам коммерции Фрэнсиса Смита, что тот решил заняться лоббированием этой идеи. Смит субсидировал поездку Морзе в Европу. Однако ни в Англии, ни во Франции, ни в России изобретатель не нашел поддержки, поскольку во всех странах велись похожие разработки. А Николай I, рассчитывавший на создание телеграфа русским ученым Павлом Шиллингом, даже запретил упоминать об изобретении Морзе в печати. Стоит отметить, что все разрабатываемые европейские системы телеграфов относились к стрелочному типу, и электромеханический аппарат Морзе был шагом вперед по сравнению с ними. Вскоре весь мир понял это.

Американская мечта

Жизнь Сэмюэла Морзе — словно иллюстрация американской мечты или воплощение лозунга «никогда не сдавайся». Он родился 27 апреля 1791 года в городе Чарлзтауне (ныне — часть Бостона), что в штате Массачусетс, в весьма уважаемой и образованной семье. Его дед был ректором Принстона, а отец Джедидайя считается отцом американской географии. Мальчик рос непоседливым и общительным, а любимым его занятием была живопись — в 14 лет он написал многофигурный портрет семьи Морзе. Несмотря на очевидный художественный дар юноши, родители настояли на его поступлении в Йель — в те времена в сознании американских протестантов не укладывалось, что изобразительное искусство может быть работой для мужчины.

Честно окончив колледж, Морзе пошел клерком в книжное издательство, параллельно продолжая рисовать. Морзе брал уроки у молодого, но уже довольно известного художника Вашингтона Олстона, который через некоторое время позвал его вместе поехать в Европу, чтобы учиться живописи. Он же убедил родителей Сэмюэла отпустить сына за океан. В Лондоне Морзе стал посещать занятия профессора Королевской академии художеств Бенджамина Уэста. Знаменитый художник отмечал не только безусловный талант своего нового ученика, но и его удивительное терпение и настойчивость. А еще американец поразил британцев своей коммуникабельностью — он успел перезнакомиться и подружиться с самыми известными представителями лондонской богемы. По завершении учебы Морзе представил в Академию свою работу «Умирающий Геркулес», которая была удостоена золотой медали.

Сэмюэл Морзе

В 1815 году Морзе вернулся на родину, имея в багаже несколько больших исторических полотен. Они были встречены знатоками очень благосклонно, однако покупателя они так и не нашли. Исторические и мифологические сюжеты были малопонятны для янки, поэтому популярностью у местных богатеев пользовались исключительно портреты их самих или их домочадцев. Но эту нишу в Бостоне уже поделили доморощенные портретисты, королем которых считался Гилберт Стюарт. Новому конкуренту они были совершенно не рады.

Первые применения магнитных действий тока. Приборы с магнитными стрелками

Телеграф Шиллинга

ТЕЛЕГРАФЫ ЭЛЕКТРИЧЕСКИЕ I. 1. Стрелочный телеграф. 2 и 3. Зеркальный гальванометр. 4—7. Указательный телеграф Сименса и Гальске. 8 и 9. Стрелочно-звуковой прибор Джильберта. 10, 12 и 15. Указательный телеграф Брегета. 11. Указательный телеграф Витстона. 13. Указательный телеграф Витстона. 14. Гальваноскоп.

Отклоняющее действие гальванического тока на магнитную стрелку было замечено ещё в 1802 г. итальянцем Романьези (Romagnesi), а затем вновь открыто и изучено Эрстедом в 1820 г. Вскоре после этого в заседании Парижской академии наук, где обсуждалось это открытие, Ампер высказал мысль о применении его к телеграфированию.

Первым создал электромагнитный телеграф в 1830—32 гг. Павел Львович Шиллинг (1786—1837). В 1832 г. телеграфная линия была проведёна в Петербурге между Зимним дворцом и зданием Министерства путей сообщения. Передаточный прибор телеграфа состоял из клавиатуры с 16 клавишами, служившими замыкателями тока требуемого направления, а приёмный прибор заключал в себе 6 мультипликаторов с астатическими магнитными стрелками, подвешенными на нитях, к которым прикреплены были бумажные кружки, с одной стороны белые, а с другой — чёрные. Соединялись обе станции между собой 8 проволоками, из которых 6 шли к мультипликаторам, 1 служила для обратного тока и 1 сообщалась с призывным аппаратом (звонком с часовым механизмом, приводимым в действие также электромагнитным путём, помощью отклонения магнитной стрелки). Посредством 16 клавиш передаточного прибора можно было послать ток того или другого направления и таким образом стрелки мультипликаторов поворачивать вперёд то белым, то чёрным кружком, составляя этим путём условленные знаки. Впоследствии Шиллинг упростил свой приёмный прибор, оставив в нём только один мультипликатор вместо шести, причём условный алфавит был составлен из 36 различных отклонений магнитной стрелки. Для соединения станций Шиллинг употреблял подземные кабели; им была высказана, мысль и о возможности подвешивать проволоки на столбах. 25-го июля 1837 г. П. Л. Шиллинг умер, не успев выполнить распоряжения Николая I соединить телеграфом Петербург с Кронштадтом.

В 1833 г. Гаусс и Вебер устроили электромагнитный телеграф в Гёттингене: их телеграф соединял физический кабинет университета с магнитной и астрономической обсерваторией и действовал при помощи индукционных токов, возбуждавшихся движением магнита внутри проволочной катушки; эти токи на другой станции приводили в колебание магнит мультипликатора.

К концу тридцатых годов появилось уже несколько видоизменений подобных электромагнитных телеграфов со стрелками, и они стали тогда быстро распространяться.

Наибольший практически успех выпал на долю телеграфа Уитстона и Кука, представлявшего простое усовершенствование прибора Шиллинга, с которым Кук ознакомился в 1836 г. на лекциях в Гейдельбергском университете. Приборы Уитстона и Кука стали применяться в Англии уже с 1837 г.

Штейнгейль в 1838 г

в Мюнхене устроил телеграфную линию в 5000 м (тогда как у Гаусса в Гёттингене расстояние было всего 700 м) и при этом сделал очень важное в истории телеграфа открытие, значительно удешевившее проводку телеграфных линий. Это открытие, способствовавшее быстрому распространению телеграфов, заключалось в том, что для соединения двух станций достаточно одного провода, так как обратный ток может идти через землю, если с одной стороны один из полюсов гальванической батареи соединить с большим медным листом, погружённым в землю (влажную), а с другой стороны соединить таким же образом с землёй конец самого провода.

Уже к концу XIX века приборы с магнитными стрелками употреблялись только на некоторых трансатлантических телеграфах. Так как при этом токи были очень слабы, то чрезвычайно малые отклонения стрелки, подвешенной на коконовой нити вместе с лёгким зеркальцем, наблюдались на особой шкале, на которую отбрасывались зеркальцем лучи от лампы при помощи собирательного стекла. Также, благодаря слуховому стрелочному прибору Джильберта сигналы можно было принимать не на глаз, а на слух.
