Автомат калашникова охолощенный акмс схп (молот армз)

Принцип действия

Чтобы понять принцип действия АК-47 необходимо усвоить три этапа в работе механизмов этого автомата.

1 этап: положение частей и механизмов до заряжания

Переключатель режимов стрельбы находится в положении «на предохранителе» и закрывает вырез в крышке ствольной коробки, по которому движется крючок затвора. Газовый поршень с затворной рамой и затвором, под действием возвратной пружины, находятся в крайнем переднем положении. Канал ствола заперт затвором. Спусковой крючок находится в крайнем переднем положении.

2 этап: положение частей и механизмов при заряжании

Для заряжания оружия необходимо присоединить магазин с патронами, передвинуть переключатель режима огня в положение «автоматический огонь», отвести рукой затвор в крайнее заднее положение. При этом затвор отпирает канал ствола, курок встает на боевой спуск.

Отведенный назад до отказа затвор следует отпустить, под действием пружины он из крайнего заднего положения подается вперед, своей нижней плоскостью выталкивает верхний патрон из магазина, досылает его в канал ствола и запирает его там.

3 этап: производство выстрела

Выстрел производится нажатием на хвост спускового крючка. Курок под действием боевой пружины наносит удар по ударнику, который бойком разбивает капсюль патрона. Энергия от разбитого капсюля воспламеняет порох в гильзе. От резкого возгорания пороха, пуля начинает движение по каналу ствола. Как только она проходит газоотводное отверстие, часть энергии пороховых газов уходят в это отверстие, где давят на поршень, который двигает затворную раму назад, увлекая за собой затвор.

Двигаясь назад, затвор выбрасывает пустую гильзу и освобождает патронник.

Далее происходит процесс, аналогичный процессу заряжания оружия рукой, только более скоротечный.

Выстрелы, в режиме «автоматическая стрельба», будут продолжаться до тех пор, пока нажат спусковой крючок или пока не кончатся патроны.

Для производства выстрелов в режиме «одиночная стрельба» необходимо для каждого выстрела нажимать на хвост спускового крючка.

Улучшения в конструкции в АКМ

Ствольная коробка АКМ изготавливалась с помощью штамповки, сваривания и клепания. Это позволило снизить вес коробки и сократить на 80% расход металл в процессе производства. Прочность облегченной крышки ствольной коробки усилили при помощи поперечных ребер жесткости.

Улучшили кучность стрельбы:

• Введением механического замедлителя курка;
• Повышением устойчивости в горизонтальной плоскости в процессе стрельбы.

Продолжительность автоматического цикла немного увеличили, но повысили кучность. Улучшили или до некоторой степени изменили детали ударно-спускового механизма, сохранив его общую конструкцию.

Возросшая кучность позволила увеличить прицельную дальность до тысячи метров. Правда, в реальной боевой обстановке огонь чаще ведется на коротких дистанциях. Для стрельбы в сумерках добавили люминесцентные устройства, надеваемые и на целик, и на мушку.

Снижение массы оружия достигли за счет изменений в технологиях. Применяя не стальные листы, а легкие сплавы на основе алюминия, сократили массу магазинов АКМ. Корпусы облегченных магазинов усилили выштамповками.

Использовавшиеся раньше детали из дерева, а точнее березовые заготовки, заменили. Приклады АКМ стали изготавливать из фанерной плитки, ствольные накладки – из клееного шпона. Пистолетные рукоятки делали, используя пластмассу. Хотя уже в 1960 годах в войска начали поставляться АКМ с пластмассовыми прикладами (из стеклопластика), цевьями и ствольными накладками. Применяются пластмассы и в наши дни при изготовлении корпусов магазинов АКМ.

Конструкция[править]

Автомат Калашникова в разобранном виде. Сверху, для сравнения американская винтовка M16

Автоматика АК действует за счет отвода пороховых газов через боковое отверстие в стенке канала ствола. Газовый поршень со штоком жестко связан с затворной рамой. После отхода затворной рамы под действием давления газов на нужное расстояние отработанные газы выходят в атмосферу через отверстия в газовой трубке. Запирание канала ствола осуществляется поворотом затвора, при этом два боевых выступа затвора заходят в соответствующие пазы ствольной коробки. Поворот затвора производится скосом затворной рамы. Затворная рама является ведущим звеном автоматики: она задает направление движения подвижных частей, воспринимает большинство ударных нагрузок, в продольном канале затворной рамы помещена возвратная пружина (по аналогии с пистолетами-пулеметами иногда не совсем верно именуется «возвратно-боевой»). Рукоятка перезаряжания расположена справа и выполнена заодно с затворной рамой. При отпирании затвора движущейся назад затворной рамой происходит предварительное смещение («страгивание») находящейся в патроннике гильзы. Это способствует сбросу давления в патроннике и предотвращает разрыв гильзы при последующем извлечении даже при очень сильном загрязнении патронника. Выброс стреляной гильзы вправо через окно ствольной коробки обеспечивают установленный на затворе подпружиненный выбрасыватель и жесткий отражатель ствольной коробки. «Вывешенное» положение подвижных деталей в ствольной коробке со сравнительно большими зазорами обеспечило надежную работу системы при сильной загрязненности.

Ударный механизмправить

Ударный механизм — куркового типа с вращающимся на оси курком и П-образной боевой пружиной, выполненной из двойной витой проволоки. Спусковой механизм допускает ведение непрерывного и одиночного огня. Единая поворотная деталь выполняет функции переключателя режимов огня (переводчика) и флажкового предохранителя двойного действия: в положении предохранения он запирает спусковой крючок, шептала одиночного и непрерывного огня и препятствует движению назад затворной рамы, частично перекрывая продольный паз между ствольной коробкой и ее крышкой. При этом затвор можно отвести назад для проверки патронника, но его хода недостаточно для досылания следующего патрона в патронник. Все детали автоматики и ударно-спускового механизма компактно собраны в ствольной коробке, играющей, таким образом, роль и затворной коробки, и корпуса ударно-спускового механизма. Первые партии АК-47 имели, в соответствии с заданием, штампованную ствольную коробку с вкладышем ствола из поковки. Однако имеющаяся технология не позволила тогда достичь требуемой жёсткости коробки, и в серийном производстве холодную штамповку заменили фрезерованием коробки из цельной поковки, что вызвало увеличение веса оружия. Задний упор направляющего стержня возвратной пружины входит в паз ствольной коробки и служит защёлкой штампованной крышки ствольной коробки.

Прицелправить

Автомат имеет традиционный секторный прицел с расположением прицельной колодки в средней части оружия и мушки — у дульной части ствола, на треугольном основании. Мушка — регулируемая по высоте, с боков укрыта «крыльями стойки», прицел проградуирован до 800 м. У последующих модификаций градуировка прицела дошла до 1000 м. В обоих случаях она явно избыточна.

АКМ и АК-74: эволюция продолжается

В 1950-е годы требования к автоматическому оружию повышаются, и коллектив Калашникова представляет новый автомат Калашникова модернизированный (АКМ), который в 1959 году принимается на вооружение.

АКМ

При создании этой модели были использованы новейшие технологии, в том числе пластмассовая коробка, что позволило уменьшить вес оружия на 700 граммов. Благодаря замедлителю курка и новой затворной раме повысились точность и кучность стрельбы. Дульный тормоз-компенсатор уменьшил подскок автомата при стрельбе. Прицельная дальность автомата выросла с 800 до 1000 метров. Также был разработан вариант для десантников АКМС со складным металлическим прикладом.

В 1970-е годы армии многих стран приходят к необходимости уменьшения калибра автоматического оружия для снижения массы носимого боекомплекта и снижения избыточной мощности патрона 7,62-мм. В 1974 году в СССР принимается на вооружение автомат АК-74, разработанный Михаилом Калашниковым под новый патрон калибра 5,45 мм.

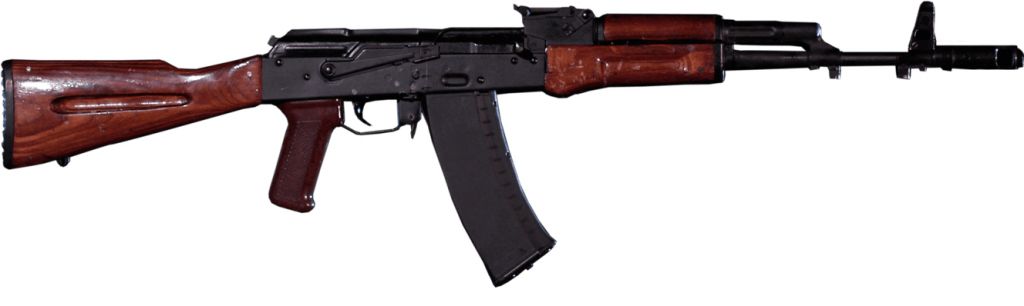

АК-74

Скорость пули выросла до 900 м/с, благодаря новому дульному тормозу выстрел стал тише, а отдача – меньше. Цевье и приклад АК-74 со временем стали изготавливать из пластика. Также был разработан вариант АКС-74 для десанта и АК-74Н с креплением для ночных прицелов. Именно АК-74 принимал участие в Афганской войне и по сей день используется во многих странах.


Характеристики сигнального автомата АКМС СХ (Калашников)

История появления первого образца автомата АК-47

В июле 1943 года военное руководство СССР приняло решение о создании массового автоматического стрелкового оружия под так называемый «промежуточный» (средний по убойной силе между пистолетом и винтовкой) патрон. Это стало результатом изучения как трофейных немецких образцов (прежде всего автомата MKb.42), так и современного оружия западных союзников во Второй мировой войне.

Новый вид боеприпаса был призван заменить излишне тяжёлый, мощный и дорогой винтовочно-пулемётный патрон. Разработка и опытно-промышленное производство 7,62-миллиметрового патрона продвигались довольно быстро и успешно. Первые партии таких боеприпасов начали выпускать в марте 1944 года, а немногим позднее конструкция патрона была окончательно доработана. Калибр в советской версии «промежуточного» патрона был утверждён с параметрами 7,62х39 мм.

От оружия под новый вид патрона требовалась способность вести эффективный огонь на дальностях порядка 400 метров. Благодаря применяемому боеприпасу его мощность должна была существенно превышать показатели пистолетов-пулемётов и при этом не уступать уже существующим типам индивидуального стрелкового оружия Советской Армии под прежние патроны.

Разработка автоматического карабина под заданные требования шла в несколько этапов и проводилась в форме конкурсов, в которых участвовало большое количество систем различных конструкторов. В 1944 году по результатам отбора был взят за основу автомат АС-44 конструкции А.И. Судаева, но по итогам его дальнейшей доработки советское военное руководство не устроил слишком большой вес оружия.

Опытный образец автоматического карабина Калашникова, ныне порой условно обозначаемый как АК-46, был изготовлен на оружейном заводе в Коврове. Он не имел многих черт будущего «классического» автомата, а по итогам конкурса, состоявшегося в декабре 1946 года, первоначально был признан непригодным для последующей отработки, но молодому конструктору удалось оспорить это решение.

Добившись разрешения на дальнейшую доводку АК-46, М. Калашников совместно с конструктором Ковровского завода № 2 А. Зайцевым в кратчайшие сроки разработал фактически новый автоматический карабин, применив в своей конструкции ряд элементов одобренного на прошедшем конкурсе опытного автомата Булкина АБ-46, а также оставшегося незавершённым автомата Судаева.

Зимой 1946-1947 годов очередной тур конкурса показал, что конкурирующий образец Булкина ТКБ-415, доработка которого была произведена не столь радикально, имел проблемы с надёжностью при более высоких показателях по кучности стрельбы в обновлённой конструкции Калашникова, получившей обозначение КБП-580. В конечном итоге выбор комиссии был сделан в пользу образца Калашникова, с доведением его до всех требуемых значений в ближайшей перспективе.

Серийное производство автомата Калашникова было решено развернуть в Ижевске, куда в конце 1947 года и был откомандирован конструктор. В следующем году первые партии оружия прошли войсковые испытания, а в середине 1949 года два варианта его конструкции были окончательно прияты на вооружение под обозначениями «7,62-мм автомат Калашникова» и «7,62-мм автомат Калашникова со складным прикладом» (сокращённо — АК-47 и АКС-47). Вариант с откидным металлическим прикладом предназначался для воздушно-десантных войск.

Основные элементы конструкции автоматов семейства АК

амфибийный автомат АСМ-ДТ «Морской лев»

Кроме того, в дальнейшем, Даниловым был предложен новый двухсредный автомат АДС, разработанный на базе АСМ-ДТ, но скомпонованный по схеме буллпап.

Однако автоматы Данилова – АДС и АСМ-ДТ, также как и АПС, по прежнему использовали для стрельбы под водой специальные патроны с пулей очень большого удлинения, что требовало использования для них специальных крупногабаритных магазинов, а также увеличивало размеры и массу самого оружия.

С целью радикального решения проблемы подводного / надводного использования перспективных автоматов для морского спецназа группа конструкторов Тульского КБ Приборостроения (КБП) к 2005 году разработала принципиально новый «подводный» патрон.

Какие мифы и заблуждения преследуют автомат Калашникова?

Оружие настолько популярно, что вокруг него ходят множество мифов и заблуждений.

Миф 1. Автор конструкции — исключительно Михаил Тимофеевич

Не совсем так. Ему помогал инженер Зайцев и целая команда конструкторов. Существует версия о вкладе в работу специалистов-немцев и лично Хуго Шмайссера.

Миф 2. Вариант АК-47 скопирован со Штурмгевера

Неправда. В СССР вопрос о создании стрелкового комплекса поднялся после изучения трофейного карабина Mkb-42. На конкурсе в 1944 году победил образец Судаева, который по причине смерти инженера стал основой для разработок группы Михаила Тимофеевича.

Миф 3. Оружие потеряло эффективность после оснащения патронами 5,45 мм

Правда. Первоначальный патрон 7,62 мм проходит насквозь через мягкие ткани, он тяжелее и практически не отклоняется от курса. Патрон 5,45 остается в теле, но оставляет глубокую рану.

Миф 4. Дальность поражения составляет 300 м при заявленных 1000 м по причине низкой кучности

Правда. В руках опытного стрелка оружие выдает одиночные выстрелы или очереди до 300 м. В ТТХ сказано о параметрах поражения от 400 до 500 м. Но попасть с такого расстояния в мелкий объект без качественной оптики невозможно. А ей из-за съемной крышки, образцы оснастить проблематично.

Миф 5. У «Калаша» нет аналогов

Не совсем так. У АЕК-971 — отлично сбалансированная автоматика, у АR15, Steyr AUG, HK G36 — от 6 до 8 затворов, у АН-94 («Абакана») — большая дальность стрельбы.

Патроны

Стрельба из АКМ ведётся патронами образца 1943 года (7,62×39 мм) со следующими типами пуль:

• обыкновенная со стальным сердечником предназначена для поражения живой силы противника, расположенной открыто или за препятствиями, пробиваемыми пулей. Оболочка — стальная покрытая томпаком, сердечник — стальной, между оболочкой и сердечником — свинцовая рубашка. Не имеет отличительной окраски.
• трассирующая предназначена для целеуказания и корректирования огня на расстояниях до 800 м, а также поражения живой силы противника. Сердечник состоит из сплава свинца с сурьмой, за ним находится стаканчик с запрессованным трассирующим составом. Цвет пули — зелёный.
• бронебойно-зажигательная предназначена для зажигания горючих жидкостей, а также поражения живой силы, находящейся за легкобронированными укрытиями на дальностях до 300 м. Оболочка — с томпаковым наконечником, сердечник — стальной со свинцовой рубашкой. За сердечником в свинцовом поддоне находится зажигательный состав. Цвет головной части — чёрный с красным пояском.

АК-47 на текущий момент

По современным меркам оружие устарело — у него большой вес за счет стальных деталей. Облегчить АК невозможно — теряется служебная прочность и жесткость коробок. Современные образцы имеют 3 упора, тогда как у «Калаша» их 2. Это снижает качество и равномерность запираний, но исключает лишние действия стрелка.

У ствольной коробки съемная крышка, поэтому установить современные прицелы нельзя. Зато штатный расположен на уровне глаз бойца. Уход и чистка, сборка и разборка выполняются быстро, ведь крышку легко снимать. К тому же, все приспособления для ухода «при деле» — скрыты в специальном отсеке конструкции.

УСМ размещен компактно, но в сравнении с СВД и М16, не дает использовать патроны «неродного» калибра. Газоотводный механизм отличается повышенным импульсом, что является залогом эффективности работы при загрязненной внутренней части. Выбег затвора осуществляется внутри ствольной коробки, поэтому габариты складных моделей уменьшены.

У «Галиля», «Тантала» и АЕК-971 есть переводчик для легкости спуска. Пользователи 47 версии Калашникова со временем приноравливаются к тугому ходу курка.

Вернемся к современным критериям. Модельный ряд — самый продаваемый, принят на вооружение в 55 государствах мира и относится к самому удобно используемому.

Вся линейка автоматического оружия, сконструированная М. Т. Калашниковым, входит в ТОП популярных и безотказных «огнестрелок» 20 века. Его изобразили на гербах 4 стран и мозамбикском флаге. Несмотря на популярность нового вооружения, вряд ли кто добьется аналогичной распространенности и простоты стрельбы.

Кто освоил основное производство АКМ

Должность генерального производителя АКМ в стране поручили Ижевскому машиностроительному заводу. Производство автомата шло параллельно непрерывному процессу совершенствования техпроцессов, чтобы максимально снизить затраты и повысить качество.

Началось широкое внедрение передовых технологий. Например, изготавливались детали с точными отливками из выплавляемых моделей. Производилось фосфатно-лаковое покрытие деталей вместо прежнего с химическим оксидированием.  Применялась порошковая металлургией, чаще использовались пластмассы. Каналы стволов формировались в автоматах АКМ, впрочем, как и в АК, при помощи дорнирования.

В начале 1970 годов в процессе производства стволов стала использоваться ротационная ковка. Вследствие этого автоматы без смены базовых схем развивались и видоизменялись как конструкционно, так и материалами, и технологиями. Неспроста еще в самом начале, при освоении массового производства автомата Калашникова, эксперты отмечали большие возможности системы для усовершенствования.

Моды[]

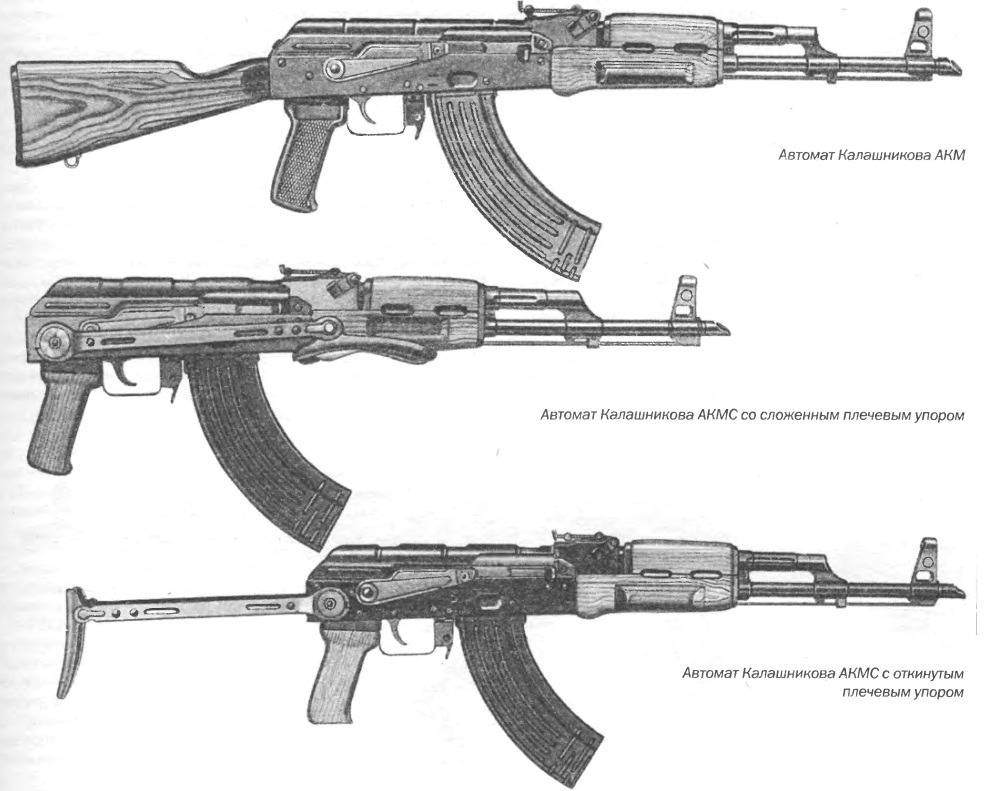

АКМС

Модификация автомата АКМС для ВДВ имела складной приклад из штампованного стального профиля. Такой приклад складывался вниз-вперёд таким образом, что затыльная часть приклада «укладывалась» под цевьём автомата. Принадлежность для этих автоматов хранились отдельно. Деревянная пистолетная рукоятка продержалась на
АКМС дольше, чем на АКМ – первоначально пластмассовые рукоятки,
незащищенные при сложенном прикладе от механических воздействий, не обладали
достаточной служебной прочностью. Десантная версия автомата – АКМС – имеет стальной складной приклад, который конструктивно отличается от приклада АКС-47 наличием углублений и клёпок.
