Знакомимся с аксу 74. характеристики

Описания

Другие описания

Разборка и сборка автомата Калашникова АК-74 (РПК-74)

Неполная разборка автомата АК-74

Разборка автомата  может быть:

1.Неполная  — для чистки, смазки и осмотра автомата;

2.Полная — для чистки при сильном загрязнении автомата, после нахождения,  его под дождём или в снегу и при ремонте.

              Порядок неполной разборки автомата

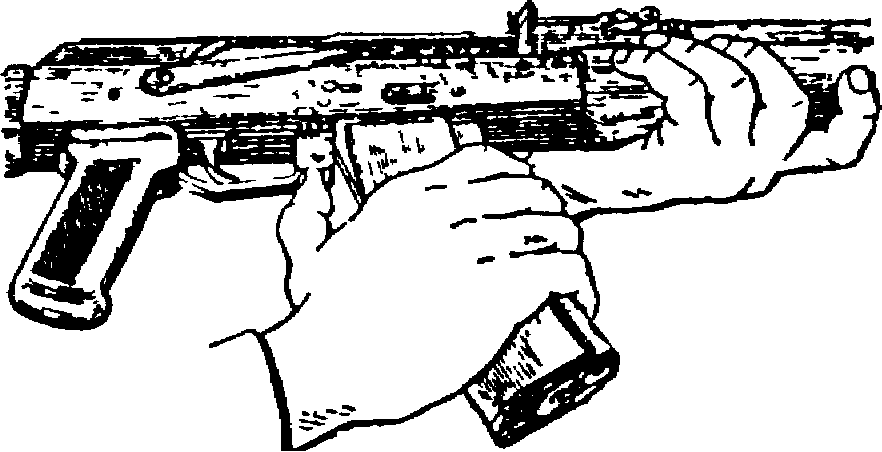

1.Отделить магазин.

Удерживая автомат левой рукой за шейку приклада или цевье, правой рукой обхватить магазин: нажимая большим пальцем на защелку. подать нижнюю часть магазина вперед и отделить его. После этого проверить, нет ли   патрона в патроннике, для чего опустить переводчик вниз. поставив его в положение «АВ» или «ОД»; отвести рукоятку затворной рамы назад, осмотреть патронник, отпустить рукоятку затворной рамы и спустить курок с боевого взвода.

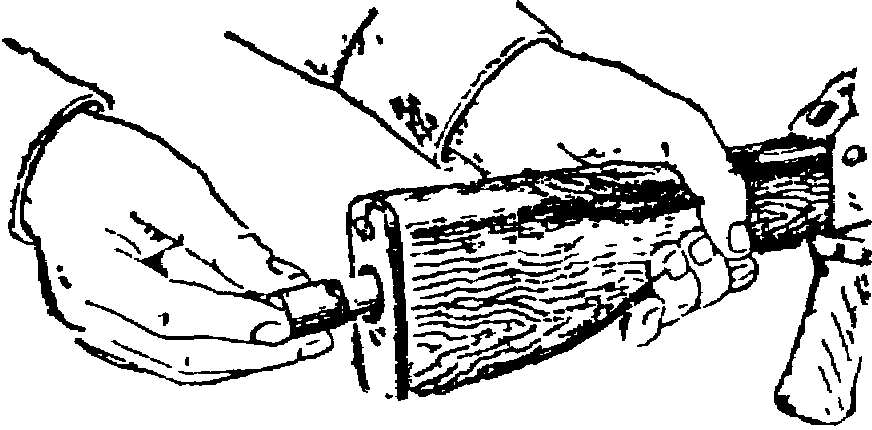

2.Вынуть пенал принадлежности из гнезда приклада.

Утопить пальцем правой руки крышку гнезда так, чтобы пенал под действием пружины вышел из гнезда: раскрыть пенал и вынуть из него протирку, ершик, отвертку и выколотку.

3.Отделить шомпол.

Оттянуть конец шомпола от ствола так, чтобы его головка вышла из-под упора на основание мушки, и вынуть шомпол. При затруднительном отделении шомпола разрешается пользова­ться выколоткой которую следует вставить в отверстие головки шомпола, оттянуть от ствола конец шомпола и вынуть его.

4.Отделить у автомата дульный тормоз-компенсатор, у пулемета пламегаситель.

Утопить отверткой фиксатор дульного тормоза-компенсатора. Свернуть дульный тормоз-компенсатор с резьбового выступа основания мушки, вращая его против хода часовой стрелки В случае чрезмерно тугого вращения дульного тормоза-компенсатора допускается производить отворачивание его с помощью выколотки, вставленной в окна дуль­ного тормоза-компенсатора.

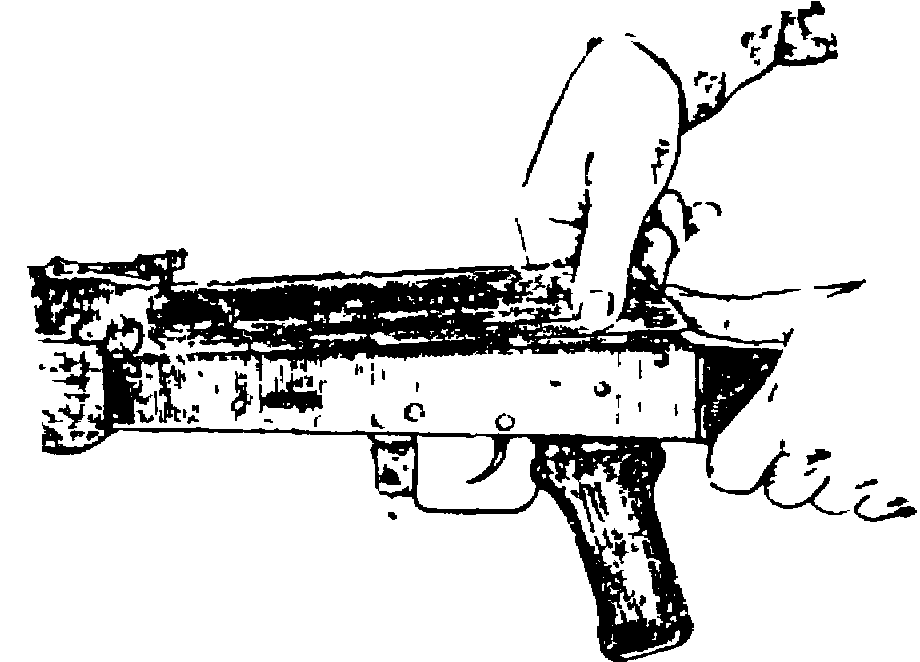

5.Отделить крышку ствольной коробки.

Левой рукой обхватить шейку приклада, большим пальцем этой руки нажать на выступ направляющего стержня возвратного механизма, правой рукой приподнять вверх заднюю часть крышки ствольной коробки и отделить её.

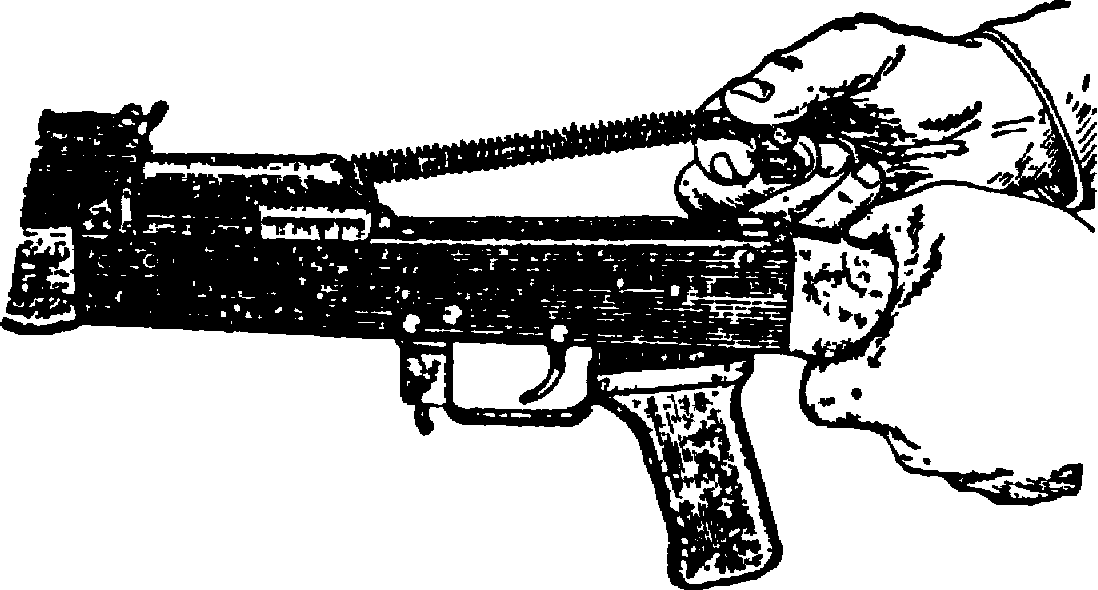

6.Отделить возвратный  механизм.

Удерживать автомат левой рукой за шейку приклада, правой подать вперед направляющий стержень возвратного механизма до выхода его пятки из продольного паза ствольной коробки: приподнять задний конец направляющего стержня и извлечь возвратный  механизм из канала затворной рамы.

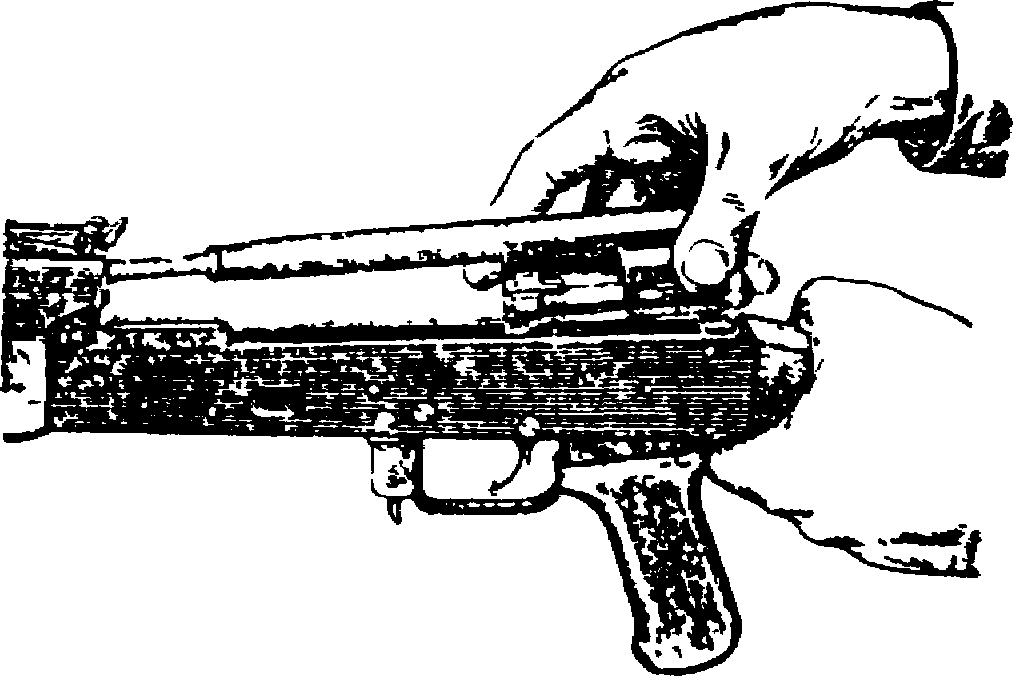

7.Отделить затворную раму с затвором.

Продолжая удерживать автомат левой рукой, правой отвести затворную раму назад до отка­за, приподнять ее вместе с затвором и отделить от ствольной коробки.

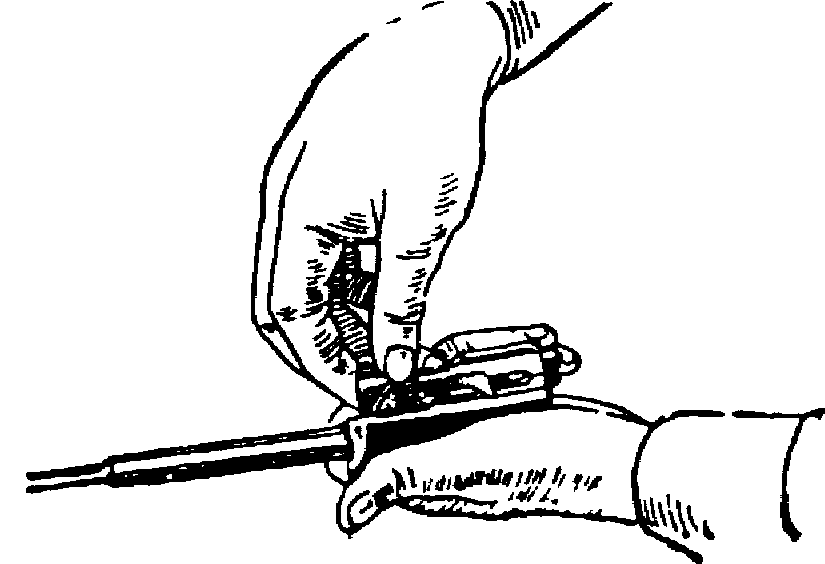

8.Отделить затвор от затворной рамы.

Взять затворную раму в левую руку затвором кверху; правой рукой отвести затвор назад, повернуть его так. чтобы ведущий выступ затвора вышел из фигурного выреза затворной рамы, и вывести затвор вперед.

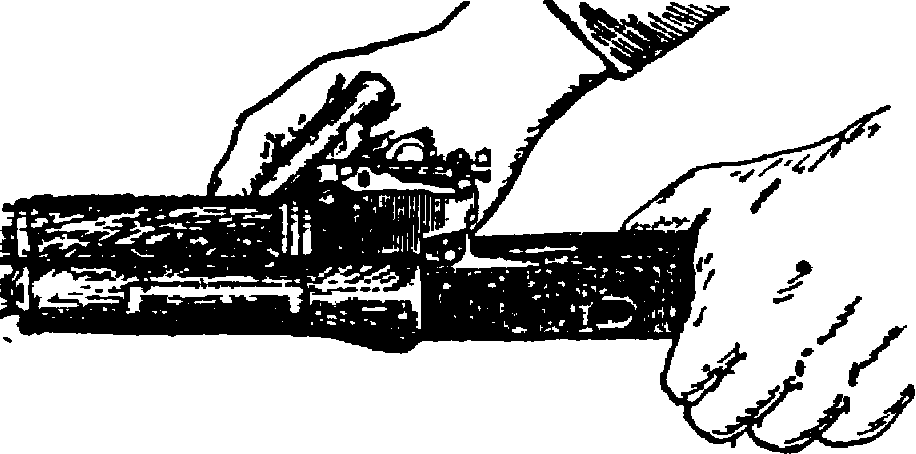

9.Отделить газовую трубку со ствольной накладкой.

Удерживая автомат левой рукой, правой надеть пенал принадлежности прямоугольным отверстием на выступ замыкателя газовой трубки, повернуть замыкатель от себя до вер­тикального положения и снять газовую трубку с патрубка газовой камеры.

Порядок сборки автомата (пулемета) после неполной  разборки

1.Присоединить газовую трубку со ствольной накладкой.

2.Присоединить затвор к затворной раме.

3.Присоединить затворную раму с затвором к ствольной коробке.

4.Присоеденить возвратный механизм.

5.Присоеденить крышку ствольной коробки.

6.Спустить курок с боевого взвода и  поставить на предохранитель. Нажать на спусковой крючок и поднять переводчик вверх до отказа.

7.Присоединить у автомата дульный тормоз- компенсатор, у пулемета – пламегаситель.

8.Присоединить шомпол.

9.Вложить пенал в гнездо приклада.

10.Присоединить магазин к автомату.

 При стрельбе автомата с ночным прицелом после присоединения магазина присоединить прицел НСПУ.

Галерея

Внешний вид (сборка 1114)

АКМС из сборок 2002—2003 годов, другая модель, анимации и текстура

Иконка АКМС

Внешний вид (сборка 1844)

Иконка АКМ-74/2 с тёмно-розовым цевьём и прикладом (используется в билде 1844)

Иконка АКМ-74/2 с тёмно-розовым цевьём

Иконка АКМ-74/2 со складным прикладом

Иконка со сложенным прикладом из сборки 1849

ТЧ

Внешний вид

Прицел

АКМ-74/2 с ГП-25 «Костер» и ПСО-1

Меченый с АКМ-74/2

АКМ-74/2 с подствольником ГП-25 «Костёр»

АКМ-74/2 Скряги

Иллюстрация на странице винтовки на сайтах «S.T.A.L.K.E.R.: Тень Чернобыля» и «S.T.A.L.K.E.R.: Зов Припяти»

Рендер-обои на сайте «S.T.A.L.K.E.R.: Тень Чернобыля»

ЧН и ЗП

Внешний вид

Прицел

Иконка в меню апгрейда в ЗП

АКМ-74/2 с подствольником ГП-25

АКМ-74 в финальном ролике

АКМ-74/2 в тайнике в Лесничестве

АКС-47

Одновременно с АК-47 на вооружение была принята и модель с литерой «С», означавшей «складной». Этот вариант автомата предназначался для спецвойск и ВДВ, его отличие было в металлическом, а не деревянном прикладе, который к тому же мог складываться под ствольную коробку.

Стрельбу из автомата предполагалось вести с откинутым прикладом, однако в случае невозможности можно было стрелять из оружия и при сложенном прикладе. Правда, он был не очень удобен: тяги приклада имели недостаточную жесткость и прочность, а широкий плечевой упор не ложился в ложбинку плеча и поэтому при стрельбе очередями норовил сместиться оттуда.

История

Положительный опыт использования малокалиберного патрона США заставил СССР начать работу по разработке аналогичного автоматного патрона, но уже существовали предложения по разработке малокалиберного патрона. В 1966 году главное ракетно-артиллерийское управление выдало задание на разработку нового автомата под калибр 5,60 мм — так обозначался калибр малоимпульсного патрона по дну нарезов. После принятого в СССР измерении калибра по полям нарезов обозначался как 5,45 мм. Данный патрон был разработан в ЦНИИточмаш. Уменьшение калибра давало уменьшение массы патрона более чем в 1,5 раза. Значительно увеличивалась начальная скорость пули, траектория полёта стала более настильной, дальность прямого выстрела увеличивалась примерно на 100 м, уменьшались время полёта пули к цели и её снос боковым ветром, импульс отдачи — все это способствовало улучшению меткости, особенно при стрельбе очередями. То есть речь шла не просто об улучшении кучности стрельбы, а об общем повышении боевой эффективности комплекса «патрон-оружие». Конструкция удлинённой пули позволила обеспечить сочетание устойчивости на траектории с убойным действием не хуже, чем у пули патрона образца 1943 года.

В конкурсе на новый автомат принял участие ряд конструкторов и конструкторских групп от Ижевского машиностроительного завода, ЦНИИточмаш, Ковровского механического завода. На «Ижмаш» прорабатывалось несколько вариантов малокалиберного автомата. М. Т. Калашников и А. Д. Крякушин создавали его на основе находившегося в производстве автомата АКМ. Из 10 представленных на конкурсные испытания образцов до заключительных войсковых испытаний дошли: ковровский автомат СА-006 А. С. Константинова со сбалансированной автоматикой и ижевский автомат А-3 с «классической» автоматикой. Жёсткие испытания выявили, что образец А. С. Константинова имел преимущества по эффективности стрельбы, но по служебно-эксплуатационным и производственно-экономическим характеристикам преимущества были у А-3. Постановлением ЦК КПСС и Совета Министров СССР № 54-29 от 18 января 1974 года и последующим Приказом Министра обороны СССР № 49 от 18 марта 1974 года на вооружение был принят новый унифицированный комплекс автомата Калашникова, включавший четыре базовые модели автомата и столько же ручных пулемётов. В условиях «гонки вооружений» возможность быстро поставить новое семейство оружия на производство, упростить его освоение и эксплуатацию в войсках играла не последнюю роль. Наравне с предыдущим, к автоматам был принят новый штык-нож с упрощённой формой упрочнённого клинка и более удобной рукояткой.

Принципы действия автоматики

Работа автоматики «укорота» связана с использованием энергии пороховых газов, отводимых из канала ствола. Части и механизмы функционируют по аналогии с автоматами Калашникова ранних моделей, а безопасность системы проверена десятилетиями. Действия автоматики при выстреле:

1. Пороховые газы выталкивают пулю;
2. Остатки газа направляются в камеру и давят на стенку поршня, отбрасываемого вместе с затвором в заднее положение;
3. Канал ствола открывается затвором, стреляная гильза извлекается из патронника и выбрасывается наружу;
4. Возвратная пружина сжимается под действием затворной рамы, ставя курок на взвод;
5. Механизм возврата посылает раму затвора в переднее положение, при этом засылается новый патрон и запирается канал ствола;
6. Шептало автоспуска выводится из-под взвода за счёт движения затворной рамы;
7. Курок становится на боевой взвод и автомат готов к следующему выстрелу.

Все модификации автоматов осуществляют запирание канала ствола поворотом затвора вправо вокруг оси.

Стрельба из АКС-74У ведётся патронами 5,45 мм с различными типами пуль. Они предназначаются для поражения живой силы противника, располагающейся открыто или за незначительными препятствиями. Обычно это патроны со стальной оболочкой покрытой томпаком. Сердечник из стали, между ним и оболочкой находится свинцовая рубашка. Простые патроны не имеют окраски. Иногда используются пули повышенной пробиваемости и бронебойные.

Стрельба ведётся трассирующими пулями, такие патроны внешне отличаются зелёным цветом головной части. Эти пули используются для корректировки огня и целеуказания, ими можно поражать живую силу противника. Бывают бронебойно-трассирующие патроны, но для короткоствольного оружия их применение — непозволительная роскошь. В любом случае, наиболее действенный огонь ведётся короткими очередями по 3-5 выстрелов.

Существует несколько модификаций данного автомата:

• АКС-74УБ -бесшумный вариант для сил специального назначения, часто снаряжается патронами с пулей уменьшенной начальной скорости. Автомат отличается заменой насадки на дульном срезе ствола специальной резьбой для крепления глушителя. Оружие имеет возможность установки подствольного гранатомёта БС-1М, превращаясь в стрелково-гранатомётный комплекс «Канарейка»;
• АКС-74УН2 –ночной вариант, имеет планку для крепления прицела для стрельбы в тёмное время суток.

Впоследствии были сделаны модифицированные варианты АКС-74У, у них появилась боковая планка типа «ласточкин хвост» для крепления прицелов разных моделей.

В настоящее время инженеры-конструкторы ЦНИИ ТОЧМАШ разработали модель пистолета-пулемёта на базе АКС-74У, обладающую такой же точностью, но с меньшей дальностью стрельбы. Этот вариант значительно легче и имеет возможность установки коллиматорного стрелкового прицела. В будущем планируется перевооружить сотрудников МВД, но так как АКС-74У уже произведены в избытке, они продолжают использоваться. Новыми лёгкими пистолетами-пулемётами вооружаются только силы специального назначения.

Замена

В качестве замены АКС-74У в рядах армии и правоохранительных органов РФ предназначался автомат АК-105, созданный в 1994 году на базе . Промежуточная (между АК74М и АКС-74У) длина ствола позволила уменьшить габариты оружия, оставив газовую камеру на том же месте относительно казенного среза ствола, что и в АК74М, а не переносить её назад (как в АКС-74У).

Со сложенным прикладом АК-105 на 94 мм длиннее, чем АКС-74У. С разложенным прикладом короче полноразмерного АК-74М на 119 мм.

Приклад и цевьё нового автомата выполнены из ударопрочного стеклонаполненного полиамида чёрного цвета. Основание мушки и прицела, переднее и заднее упорные кольца ствольной накладки, газовая камера, нижняя антабка, защелка фиксатора приклада и некоторые другие детали изготовлены методом точного литья. Металлические детали также защищены от коррозии специальным покрытием. Автомат оснащен измененной (по сравнению с полногабаритными АК сотой серии) прицельной планкой с разметкой до 500 м, что согласуется со стандартами стран НАТО.

АК-105 не закупался МО РФ, но был принят на вооружение вневедомственной охраны и ФГУП «Охрана» МВД РФ, а также ФССП РФ. Пока АКС-74У остаётся основным автоматическим оружием МВД, так как большое количество этого оружия уже произведено и срок его эксплуатации не вышел, а необходимости в перевооружении рядовых сотрудников министерство не видит.

Также, в качестве замены АКС-74У армейскими и правоохранительными структурами РФ применяются пистолеты-пулемёты.

Сравнение АКС-74У с АК-105

В 2016 году концерном «Калашников» на основе экспериментального автомата МА (в свою очередь основанном на одноимённом автомате конструкции Е. Ф. Драгунова, созданном в 1970-х годах ХХ века) был разработан малогабаритный автомат АМ-17, который в перспективе может рассматриваться, как замена АКС-74У.

Характеристики рассеивания

а) стрельба короткими очередями (3 выстреля) лёжа с упора

Пуля со стальным сердечником

Примечания: 1. В таблице указаны характеристики рассеивания для лутших автоматчиков.

2. Данная таблица применима и для стрельбы из автомата с ночным прицелом.

3. При стрельбе одиночными выстрелами характеристики рассеивания соответствуют характеристикам рассеивания первых пуль очередей (Вв1 и Вб1)

б) переходные коэффициенты изменения характеристик рассеивания при изменении положения для стрельбы

Примечание. Для определения характеристик рассеивания при стрельбе из заданного положения необходимо величины, указанные в приложении 5 для положения лёжа с упора, умножить на соответствующий переходный коэффициент.

АК-12

Самый современный автомат семейства Калашниковых, испытания которого пока не завершены. Из внешних изменений в глаза бросается использование планок Пикатинни для крепления навесного оборудования. В отличие от АК-9, они есть и на цевье, и сверху ствольной коробки. При этом нижняя планка не мешает установке подствольных гранатометов — эта опция сохраняется. АК-12 также имеет две короткие направляющие по бокам цевья и одну сверху газовой камеры.

Кроме того, приклад автомата легко снимается и может складываться в обе стороны. Вдобавок ко всему, он телескопический, по высоте регулируются щека и затыльник приклада. Есть вариант автомата и со стационарным более легким пластиковым прикладом.

Флажок предохранителя-переводчика огня продублирован и с левой стороны, автомат может стрелять одиночными, короткими сериями по три выстрела, и в автоматическом режиме. И в целом все органы управления автоматом сделаны так, что солдат сможет пользоваться ими одной рукой, в том числе менять магазин и передергивать затвор. К слову, магазины могут использоваться самые разные, вплоть до экспериментального барабанного на 95 патронов

Новое поколение оружия

Новый автомат калибром 5,45х39 мм выпускался в двух версиях – с обычным и складным прикладом (АКС-74). Востребованность и эффективность нового боеприпаса доказывает и тот факт, что одновременно с автоматической винтовкой началось производство ручных пулеметов РПК-74 и РПКС-74 того же калибра.

В ходе производства индивидуальное оружие претерпевало некоторые изменения, внедрялись новые разработки, которые затем были воплощены в модели АК-74М. Первым делом изменили материал цевья и приклада – если раньше они изготавливались из дерева, то теперь выполнялись из черного пластика. Впоследствии на ствольную коробку стали крепить крепление для установки ночного прицела. Так появились модели АК-74Н и АКС-74Н («ночные»).

В начале 1990-х годов все эти «нововведения» было решено воплотить в одном орудии, которое впоследствии станет универсальным. Так, в 1991 году и появился новый автомат c литерой “М”.

Тактико-технические характеристики

Боевые свойства автомата намного выше, чем у многих зарубежных автоматических винтовок. Во многом благодаря им он так популярен в мире. АК-74М технические характеристики имеет следующие:

• диаметр ствола – 5,45 мм, тип боеприпасов – 5,45х39 мм;
• общая длина оружия – 940 мм (1089 мм со штык-ножом);
• масса без магазина – 3,07 кг (4,1 со штык-ножом и заполненным магазином);
• удельная кинетическая энергия пули – 1377 Дж, скорость полета – 410 м/с;
• боевая скорострельность: одиночными выстрелами – 40 выстрелов в минуту, в режиме автоматического ведения огня – 100 выстрелов;
• прицельная дальность по грудной фигуре – 440 метров, по человеку, стоящему во весь рост, – 625 метров.

Такими же показателями обладает и единственная модификация автомата АК-74МЗ, разработанная специально для боевых защитных костюмов «Пермячка-М» и «Ратник».

Калашниковские современники

В наши дни АК продолжает развиваться. После АК-74М, о котором мы упоминали, начали появляться и другие модели. Распад СССР и рыночная экономика заставили крупные оборонные предприятия нашей страны полагаться не только на скудные в годы кризиса госзаказы, но и на иностранные рынки. Ориентация на иностранного заказчика двигала вперед и наш автомат. Так появилась знаменитая «сотая» серия АК.

АК-103

Автоматы «сотой» серии обладают всеми признаками современного стрелкового оружия. Новые полимерные материалы, отличные возможности для тюнинга и различных оружейных «приблуд» делают их очень функциональными. Интересно, что АК-101 и 102 (длинная и укороченная версии) производятся по заказу под натовский патрон 5,56 – такие вот правила диктует рынок. Отдельно следует отметить АК-103 – реинкарнацию АКМ под 7,62х39, но с использованием самых современных технологий, он особенно любим иностранными заказчиками.

АК-101 и 102 под патрон 5.56 НАТО

Были начаты работы над автоматами под условным обозначением АК-107 и 108 со сбалансированной автоматикой, а значит, с почти отсутствующей отдачей. Эта ветка разрабатывается и по сей день и даже вышла на гражданский рынок под обозначением «Сайга МК-107».

АК-204

Михаил Тимофеевич Калашников ушел от нас в 2013 году, но работу над автоматом ни он, ни его преемники не останавливали. Это способствовало появлению целого семейства современных автоматов, таких как АК-12 и АК-15. АК-12 принят на вооружение Российской Армии, этот автомат вобрал в себя лучшие решения, накопленные за десятилетия жесткой эксплуатации АК. Особенно интересно решение с крышкой ствольной коробки, на которую стало возможно штатно устанавливать различные прицелы на планку Пикатинни.

АК-12 и АК-15

Сейчас концерн «Калашников» продолжает работу над совершенствованием автомата. Появилась «двухсотая» серия, а это ещё более совершенные образцы АК, и применяемые металлы и полимеры значительно увеличивают их боевые свойства и живучесть, что подтверждается стресс-тестами стволов, которые концерн регулярно проводит и публикует в открытом доступе.

АК-308

Ещё одной интересной новинкой концерна стал «Калаш» под натовский калибр 7,62х51 (308Win). Классический облик автомата и мощный патрон без закраины (в отличие от своего русского собрата) превратили автомат в винтовку точного боя.

«Классика» — АКМС с ГП-25 и ПБС

Конечно, в рамках статьи мы не смогли подробно остановиться на многих нюансах боевого применения, сравнения и эксплуатации АК. Не затронули вопросов массового копирования и производства лицензионных АК. Но для этого у нас ещё будет время, главное, что мы показали большой путь, проделанный лучшим в мире автоматом. И финиш на этом пути еще далеко, а потому с полной уверенностью можно сказать, что становление АК будет продолжаться ещё как минимум сотню лет, а то и больше.

Обложка: pinterest.ru

История развития

Высшего учебного заведения Михаил Калашников так и не закончил. Степень доктора технических наук ему присвоили по совокупности заслуг, без защиты диссертации.

Свой боевой автомат, изображенный на государственных гербах Зимбабве, Мозамбика и Восточного Тимора, Калашников придумал в 1947 году. В 1949-м автомат приняли на вооружение, и он начал свое триумфальное шествие по континентам.

Автомат был безотказен. Он мог побывать в воде, в грязи, в песке, в огне, но продолжал стрелять.

За долгие годы выпуска сменилось несколько поколений автомата.

В первое поколение входят две модели. Это АК (или АК-47) – базовая версия и АКС – версия для десантников. Приклад АКС, в виде металлической рамки на шарнирах, складывается вниз под цевье. Приклад АК заметно отогнут вниз. Точка упора лежит значительно ниже линии стрельбы. Это увеличивает рассеяние по вертикали при стрельбе очередями. Приклад, рукоятка и цевье – деревянные.

Автомат рассчитан на патрон 7,62×39 мм. Геометрическая форма патрона определяет довольно крутой изгиб магазина.

Автомат уже получил известность, когда в середине пятидесятых тульские оружейники предложили альтернативу – модель ТКБ-517 конструкции Г. Коробова. В 1958 году Министерство обороны провело конкурс на разработку нового автомата, причем на его базе предстояло разрабатывать еще и унифицированный с ним пулемет. В этом конкурсе победил Михаил Калашников. АКМ – АК модернизированный, представитель второго поколения автоматов Калашникова, поступил в войска в 1959 году.

Загиб приклада вниз был изменен для того, чтобы точка упора лежала на продолжении линии стрельбы. Автомат стал надежнее и легче. Прицельная дальность увеличилась до 1000 м. Появился ствольный компенсатор, это улучшило кучность.

К этому же поколению относятся автоматы АКМС со складным прикладом, АКМН с ночным прицелом.

В 1974 году армия СССР вслед за НАТО перешла на малоимпульсный патрон меньшего калибра. Под этот патрон 5,45×39 мм адаптировал свой автомат и Калашников. Новый автомат третьего поколения назвали АК-74. Поскольку патрон меньшего калибра на треть легче своего предшественника, постольку стало возможным в полтора раза увеличить количество патронов в носимом боекомплекте.

Споры о преимуществах и недостатках того или иного патрона не утихли до сих пор. Во всяком случае АК-74 сохранил высокую унифицированность с АКМ. К третьему поколению относятся также укороченный АК-74У, складной ночной АКС-74Н и вершина линейки АК-74М с планкой Пикатинни.
