История создания советского штурмовика ИЛ-2
Ил-2 принимал участие в боях на всех театрах военных действий Великой Отечественной войны, а также в Советско-японской войне. В феврале 1941 года началось серийное производство “Горбатых” самолетов. Первые серийные Ил-2 изготовлены в Воронеже на заводе № 18, впоследствиии эвакуированном в Куйбышев, в 1941 году. Ил-2 серийно производился на авиационном заводе № 1, также в городе Куйбышеве и на авиационном заводе № 30 в городе Москве. Некоторое время в течение 1941-42 годов самолет выпускался заводом №381 в Ленинграде и Нижнем Тагиле.
Бронированный корпус ИЛ-2
Столкнувшись с большими потерями Ил-2, не имевших оборонительного вооружения, ВВС потребовали от Ильюшина вновь сделать самолёт двухместным, что и было реализовано к концу 1942 года. Однако, изменить бронекорпус уже не было возможности, поэтому бортстрелок находился вне бронекорпуса и был защищён лишь 6-мм листом брони со стороны хвоста. При этом защита пилота со стороны задней полусферы осуществлялась поперечной бронёй марки «ХД», толщиной 12 мм(+6 мм бронеспинка), входившей в схему бронекорпуса. Бронекорпус, защищающий обоих членов экипажа, получила лишь позднейшая модификация самолёта — Ил-10, выпуск которой был начат в 1944.
Двигатель ИЛ-2
АМ-38 — поршневой, 12-цилиндровый с 60° V-образным развалом цилиндров жидкостного охлаждения, мощностью в различных вариантах от 1620 до 1720 л. с., разработан в ОКБ Микулина.
Вооружение штурмовика ИЛ-2
- 2 пушки в консолях крыла (первоначально — 20 мм ШВАК, в основной серии — 23 мм ВЯ, в противотанковом варианте — 37 мм), испытывался образец с пушками 45 мм.
- 2 пулемёта ШКАС (крыльевые)
- Авиабомбы, контейнеры ПТАБ
- Реактивные снаряды РС-82 или РС-132
- Пулемёт УБТ калибром 12,7 мм. (Только на двухместном варианте штурмовика ИЛ-2).
Модификации советского штурмовика ИЛ-2
- Ил-2 (одноместный)
- Ил-2 (двухместный)
- Ил-2 АМ-38Ф
- Ил-2 КСС (крыло со «стрелкой»)
- Ил-2 М-82
- Ил-2 ШФК-37
- Ил-2 НС-37
- Ил-2 НС-45
- Ил-2М/Ил-4
- Ил-2Т
Потери самолетов ИЛ-2 во Второй Мировой войне
Всего за 1941—1945 годы СССР потерял 23,6 тыс. штурмовиков, из них 12,4 тыс. составили боевые потери. Общая выживаемость Ил-2 за войну составила около 53 самолёто-вылетов на одну безвозвратную потерю. В течение всей войны выживаемость в штурмовой авиации была ниже чем в бомбардировочной и истребительной, несмотря на то, что Ил-2 превосходил по защищенности все советские самолёты. Причина этого — тактика применения, Илы большую часть времени висели над линией фронта на небольших высотах, притягивая к себе огонь всей вражеской зенитной артиллерии. По данным анализа боевой работы штурмовых подразделений 3-й воздушной армии в Витебской, Полоцкой, Двинской, Бауской и Шяуляйской операциях, общий уровень боевых потерь Ил-2, характеризуемый безвозвратными потерями, составил 2,8 процентов от общего количества самолёто-вылетов. При этом боевые повреждения регистрировались в 50 процентах самолёто-вылетов. Отмечались случаи, когда самолёт самостоятельно возвращался с боевого задания, имея более 500 пробоин в крыле и фюзеляже. После восстановительного ремонта, проводимого силами полевых армейских мастерских, самолёт возвращался в строй.
Ил-2 принял активное участие также и в борьбе с противником в составе ВВС Балтийского, Черноморского и Северного флотов. Наряду с традиционной «работой» по наземным объектам и целям (вражеские аэродромы, позиции войск и зенитной артиллерии, порты и береговые укрепления и др.), штурмовая авиация результативно атаковала и надводные цели, применяя топмачтовое бомбометание. К примеру, за время боев в Заполярье на боевом счету 46-го ШАП ВВС СФ более 100 потопленных судов противника.
Инновации в конструкции Ил-2 (штурмовик)
В первые месяцы 1942 года конструкторское бюро Ильюшина провело конференцию, на которую были приглашены испытатели и летчики, которые непосредственно имели отношение к новому штурмовику. Эта конференция была собрана для обмена опытом, а также с целью выяснить, как ведет себя самолет в бою. При общении с летчиками стало ясно, что основной проблемой и недостатком самолета является отсутствие второго места в машине для пулеметчика
Также внимание конструкторов обращали на усиление мощности двигателя и на увеличение пушечного калибра
После этой конференции конструкторы все же вернулись к начальной двухместной модели штурмовика. Также пулеметчику был предоставлен подвижной крупнокалиберный пулемет, который поможет защитить самолет от врагов с тыла и позволит увеличить диапазон огневой мощи. С 1942 года Ил-2 начали выпускать с более мощным двигателем в 1720 лошадиных сил. Это позволило увеличить скорость самолета до 420 км/час, а также значительно снизило длину разгона для отрыва, и это все при массе более 6 тонн в полной боевой комплектации.
Что касается четырех 20-миллиметровых пулеметов, то их конструкторы тоже заменили крупнокалиберными пушками. Данный штурмовик также оснащался кумулятивными противотанковыми бомбами. Но при всех новшествах и модернизациях консоли крыльев по-прежнему изготовлялись из дерева, а только с 1943 года их конструкция и используемый материал были заменены более эффективными.
Из-за добавления места пулеметчика пришлось менять конструкцию всего бронекорпуса, а также был изменен фюзеляж хвоста самолета. После всех корректировок масса бронекорпуса штурмовика достигла 990 кг. Все компоненты бронекорпуса были проверены отстрелом. Ил-2 использовали также при морских сражениях для уничтожения кораблей, а на суше он с легкостью истреблял танки и автомобильные колонны врага. Данный штурмовик использовался на фронте и при поддержке наших войск в ближнем тылу.
Из-за мощной брони и отличного вооружения данную модель штурмовика называли летающим танком. За все время существования самолета заводами Советского Союза было выпущено свыше 36 тысяч бронированных штурмовиков. Такое огромное количество боевых машин может разве что посостязаться за лидерство только с легендарным танком Т-34.
Интересные факты
- Ил-2 строился в большом количестве, всего было выпущено более 36 тысяч штурмовиков и он по праву заслужил звание самого массового самолёта военного времени.
- Первые опытные машины были с кабиной стрелка, но из-за большого веса они потеряли в скорости и боевой радиус штурмовика был очень мал, конструктор С.В. Ильюшин в ударном темпе разработал вариант с одним пилотом, разместив вместо кабины стрелка топливный бак. Пришлось для хорошего обзора приподнять кабину лётчика и самолёт получил прозвище «горбатый», в таком виде он и встретил войну.
- Живучесть у Ил-2 была невероятная, ветераны вспоминали как штурмовик с изодранными в клочья крыльями и фюзеляжем, напоминающем решето, умудрялся дотянуть до аэродрома базирования и произвести посадку, потом словно подумав — разваливался на части.
- В 1943 году немецкие истребители получили новые крупнокалиберные пушки, а в части ПВО гитлеровских войск поступили на вооружение автоматические зенитки большого калибра и тогда взросли потери среди пилотов и особенно стрелков. Сократить частично потери удалось, усилив броневую защиту стрелка и пилота. Новая модификация самолёта получила обозначение Ил-2КСС и стала тяжелее на 55 кг.
- Летом 1943 года на вооружение Ил-2 стали поступать кумулятивные бомбы ПТАБ с большим поражающим эффектом, на штурмовике их можно было разместить до 200 штук. Они впервые были применены в сражениях на Курской Дуге, тогда 79 штурмовиков за два захода уничтожили у немцев более 200 единиц боевой техники (бронетранспортёров, танков и самоходок). Потери подтверждены фотоснимками с поля боя.
Плюсы и минусы штурмовика Ил-2
В ходе Великой Отечественной войны самолёт штурмовик Ил 2 в полной мере проявил как свои преимущества, так и недостатки.
К числу первых относятся:
- Сравнительная простота конструкции. Промышленность сумела в короткие сроки развернуть массовое производство штурмовиков, построив более 36 тысяч этих самолётов;
- Высокий уровень защищенности от огня с земли. Ил-2, конечно, не мог выдержать попадание зенитного снаряда, но уничтожить его при помощи обычного стрелкового оружия было практически невозможно;
- Живучесть. Получив десятки, порой даже сотни пробоин от снарядов малокалиберной зенитной артиллерии, штурмовик мог благополучно вернуться на свой аэродром;
- Достаточно эффективное против большинства целей вооружение.
Ил-2, тяжело поврежденный в бою, но сумевший вернуться на свой аэродром
Благодаря всем этим особенностям Ил стал полноценным самолётом поля боя, хотя и далеко не идеальным.
Вот лишь некоторые из недостатков этой машины:
- Неповоротливость. Тяжелый самолет медленно входил в крен, вираж и боевой разворот, с трудом набирал высоту. Это в значительной мере затрудняло ведение оборонительного воздушного боя;
- Примитивное прицельное оборудование. Наносить по врагу точные удары способны были только опытные лётчики. Кроме того, когда Ил 2 заходил на цель, штурмовик мог потерять её из вида, потому что обзор закрывался мотором;
- Плохая защита задней кабины. На ЦКБ-55 второй член экипажа размещался в бронекорпусе и выполнял функции не только стрелка, но и штурмана, а также бомбардира. У серийных двухместных штурмовиков задняя кабина была вынесена за пределы бронекорпуса. В результате на одного погибшего лётчика приходилось до восьми убитых в воздухе стрелков;
- Высокая аварийность. Свыше 11 000 штурмовиков были потеряны не в бою, а в результате различных лётных происшествий.
Модификации Ил-2
| Картинка | Модификация | Принципиальные отличия |
Одноместный Ил-2 с дополнительным бронированным бензобаком |
Ил-2 (одноместный) |
Одна кабина — только пилот, иногда — с муляжом задней пушки для отпугивания немцев.
Крыло и хвост -деревянные, бензобак — металлический. Двигатель — АМ-38 (1685 л.с.) |
|
Двухместный Ил-2 с пулемётом для отстрела истребителей |
Ил-2 (двухместный) | Дополнительная кабина стрелка, фонарь, полутурельная установка с пулемётами ШКАС или УБТ |
Модифицированный двухместный Ил-2 получил форсированный двигатель АМ-38Ф |
Ил-2 АМ-38Ф двухместный, с 31 июля 1942 | Форсированный двигатель АМ-38ф (с 1943 на всех Ил-2): увеличенная взлётная мощность: 1760 л. с..
Низкооктановый бензин (дешевле). Амортизационные пружины и контрбалансир в системе управления рулём |
Ил-2 КСС получил новое крыло с 15о стреловидностью, что улучшило баланс и восстановило центровку 28% |
Ил-2 КСС (крыло со «стрелкой») | Мощность: 1720 л. с.
Фибровые бензобаки с составом-протектором, который загустевал на открытом воздухе и сам затягивал некрупные пробоины. Металлическое крыло стрельчатой конструкции — центровка как у одноместного Ил-2 (28%). Угол стреловидности — 15°. Серийный выпуск — с конца 1943 |
Запасной Ил-2 М-82 с новым двигателем водного охлаждения |
Ил-2 М-82
(некоторые время носил имя ИЛ-4). Ил-2 М-82ИР (одноместный). Опытные, на случай недостатка двигателей АМ-38Ф. Не пригодились |
Небронированный двигатель воздушного охлаждения М-82; Мощность: 1675 л. с..
Бензобак: 724 л; бронированная кабина стрелка с пулемётом УБТ. Новый винт с коническим коком. Бронированный фонарь; скорость: 365 км/ч |
Спецпартия Ил-2 с противотанковыми пушками ШФК-37 |
Ил-2 ШФК-37,
9 опытных экземпляров для сражений под Сталинградом |
Двигатель АМ-38, две 37-мм авиапушки ШФК-37 (Шпитального фюзеляжно-крыльевые) |
Серийный вариант Ил-2 с противотанковыми пушками НС-37 |
Ил-2 НС-37 (противотанковый вариант) | Двухместный, двигатель АМ-38Ф, две 37-мм пушки 11П-37 по 50 снарядов, без реактивных.
Бомбовая нагрузка: 100 кг |
Экспериментальный Ил-2 с чересчур мощными пушками НС-45 |
Ил-2 НС-45,
Опытный — низкая эффективность и большая отдача пушек |
Две крыльевые пушки НС-45 (45 мм) |
Торпедоносец Ил-2Т |
Ил-2Т (1944) | Ил-2 без пушек ВЯ-23. Только 3 пулемёта: 2 крыльевых и 1 у заднего стрелка + малая торпеда 45-36АНю |
Одноместная облегчённая спецпартия Ил-2И для отстрела бомбардировщиков |
Ил-2И (истребитель бомбардировщиков).
Опытный, одноместный, по спецзаказу, для подавления ПВО |
Двигатель АМ-38Ф; масса ниже на 760 кг за счёт убранного вооружения (пулемётов, авиабомб и снарядов); крыло усилено; скорость: 415 км/ч |
Разведчик-наводчик Ил-2 КР |
Ил-2КР (корректировщик стрельбы для артиллерии).
Малыми сериями по спецзаказу + переоборудовались самостоятельно из Ил-2 |
Внешнее отличие — радиоантенна на козырьке фонаря; в кабине за бронеспинкой — рация.
В хвосте — фотоаппарат, фюзеляжный бензобак уменьшен |
Скоростной одноместный прототип Ил-2 с двигателем АМ-42 (2000 л.с.) |
Ил-1 (одноместный),
Спецзаказ, опытный |
Очень маневренный, для малых и средних высот; двигатель: АМ-42.
Цельнометаллическое крыло меньшей площади; шасси целиком прячутся в центроплан. Скорость: 580 км/ч |
Ил-8 — серьёзная четырёхвинтовая модификация Ил-2. |
Ил-8,
2 опытных образца |
1 тонна бомб + 8 реактивных снарядов.
Двигатель АМ-42. Мощность: 2000 л.с. Цельнобронированная кабина на 2 человек. Скорость: 470 км\ч |
| Ил-8-2,
1 опытный образец |
Двигатель: АМ-43 (форсированный АМ-42).
Новый четырёхлопастный винт. Новые бронекорпус, система охлаждения двигателя, турель. Пулемёт УБ, пушка НС-23. 1 т бомб в бомбоотсеках +1 т на подвеске. |
|
Ил-10 – доведённый до совершенства Ил-2. |
Ил-10,
4475 штук |
Двухместный цельнометаллический, кабина стрелка бронирована.
Увеличена толщина брони капота двигателя снизу и с боков до 8 мм вместо 4 мм на Ил-2. Увеличен и калибр оборонительного вооружения — с 12,7 мм до 20 мм. Площадь крыла: 30 м2 Двигатель: АМ-42. Скорость: 507 км\ч. |
Помимо прочего, было несколько опытных образцов с разным вооружением (блистерным пулемётом, экранированной турелью и пр.), двигателем АШ-82, а также упрощённая учебная модель Ил-2 У.
Ил-2 с двигателем воздушного охлаждения АШ-82 (первым в серии с инжекторной подачей топлива)
Плюсы и минусы штурмовика Ил-2
В первые месяцы боевых вылетов стало понятно, какие у штурмовика есть преимущества и недостатки. Проявлялись все качества не только для пилотов, но и для механиков, которые занимались обслуживанием и ремонтом машин.
Преимущества:
- простая конструкция – этот фактор позволил запустить серийное производство самолетов за короткие сроки;
- защита – штурмовик выдерживал обстрелы из стрелкового оружия и мог выйти из боя даже после атаки вражеского истребителя;
- ударная сила – на самолете можно было легко поражать любые цели, включая объекты инфраструктуры, пехоту, наземную технику и авиацию.
Подобные преимущества оказались очень весомы. Именно они позволили добиться больших успехов на поле боя. Недостатки же менее существенны, хотя и создавали проблемы.
Недостатки:
- неповоротливость – на самолете сложно было выполнять маневры, требующие резких движений с частой сменой траектории;
- сложность наведения – штурмовик оснащался простыми прицелами, а бомбардировочные отсутствовали, при заходе на цель вид перекрывался двигателем;
- слабая защита стрелка – заднюю кабину вынесли за основной бронекорпус, из-за чего количество погибших пилотов было невероятно большим;
- аварийность – более 10000 машин были потеряны при летных происшествиях, не связанных с боевыми действиями.
Несмотря на наличие недостатков, самолет сыграл важную роль для всего мира. Благодаря ему удалось побороть фашизм и добиться победы в войне.
Модификации
Вскоре после выпуска базовой модели Ил-2 конструкторы занялись разработкой модификаций. Они создавались, чтобы устранить недостатки или расширить возможности штурмовика. Некоторые не были запущены в серию и остались в проектах.
Модификации:
- Ил-2 одноместный – базовая модель самолета с двигателем мощностью 1575 л. с., некоторые позднее вручную переоборудовались в двухместные;
- Ил-2 двухместный – первая модификация с двигателем мощностью 1720 л. с. и установкой дополнительного места для стрелка;

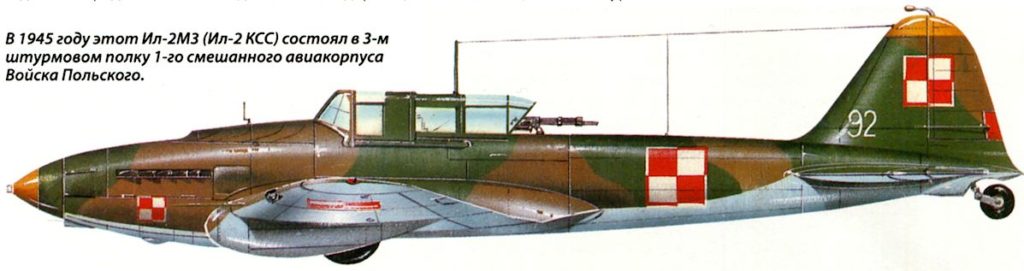

- Ил-2 М3 – модификация Ил модели 2М3 иногда называется КСС, расшифровывающееся, как «крыло со стрелкой», отличалась измененной формой крыла;
- Ил-2 АМ-38Ф – серийная модель с улучшенным форсированным двигателем, повышающим технические характеристики штурмовика;
- Ил-2КР – специальная модификация для корректировки артиллерийского огня и проведения фоторазведки;
- Ил-2 НС-37 – улучшенная модель самолета с пушками НС-37, стреляющими калибром 37 мм, вместо старых ВЯ-23;
- Ил-2У – учебная модель, где место стрелка занимал инструктор, предназначалась для первичного обучения пилотов;
- Ил-2 НС-45 – нереализованный проект противотанковой модификации с усиленными пушками НС-45, стреляющими снарядами калибра 45 мм;
- Ил-2И – несерийная одноместная облегченная версия штурмовика, предназначенная для уничтожения транспортной авиации;
- Ил-2 М-82 – опытный образец с двигателем воздушного охлаждения М-82, улучшающим отдельные показатели, но сохраняющим основные характеристики;
- Ил-2 ШФК-37 – единственный одноместный переделанный Ил-2 с пушками ШФК-37, серийно не производился.
Минусы
Как это часто бывает, часть недостатков Ил-2 оказалась продолжением его же достоинств. Так, бронированный корпус своим весомсьел» значительную часть полезной нагрузки. Обычный одноместный Ил-2 мог брать 400 кило бомб или 600 — вперегруз». Для двухместного варианта в справочниках обычно указывается 400 килограмм, однако в донесениях из фронтовых частей про двухместный вариант писали:Бомбовая нагрузка значительно уменьшается — вместо обычной 600-килограммовой только 300. Попытки увеличить нагрузку до 400 кило не увенчались успехом».
Оружейники загружают кассеты штурмовика Ил-2 противотанковыми бомбами ПТАБ(источник фото) На ту же тему Восстановленный Ил-2 снимется в фильме
К тому же успешное применение бомб и тех же ПТАБов серьёзно ограничивалось отсутствием нормальных бомбовых прицелов(и отдельного штурмана-бомбардира).
Перекос» выпуска самолётов в сторону бронированного штурмовика с относительно небольшой бомбовой нагрузкой приводил к тому, что советские ВВС в ключевых боях зачастую уступали люфтваффе по тоннажу сброшенных бомб.
23-мм пушки ВЯ при всей её мощности для борьбы с немецкой бронетехникой не очень хватало, а для обстрела небронированных целейгребёнка» из нескольких скорострельных пулемётов работала даже лучше. Да и результатылабораторных опытов» на полигоне НИИ ВВС также не внушали оптимизма по части возможностейилов» уничтожить вражеский танк пушечным огнём или прямым попаданием РС‑а.
К слову, советские танковые части, которые в 44-м и даже 45-м годах регулярно подвергались атакам немецких истребителей-бомбардировщиков и их штурмовых модификаций, также с кумулятивными бомбами SD 4-HL, не зафиксировали значимых потерь от этой угрозы, хотя определённые неприятности немецкая авиация доставляла. Тем не менее, впечатление от появившихся у немцев в 1943-м специализированных противотанковых пушечных штурмовиков было сильнее.
Сильно повреждённый штурмовик Ил-2, сумевший дотянуть до своего аэродрома и севшийна брюхо»(источник фото) На ту же тему Южный опыт: как война в Испании повлияла на мировую авиацию
Хотя во второй половине войны наиболее опасных враговилов» — немецких истребителей — на советско-германском фронте становилось всё меньше, войсковое ПВО немцев насыщалось 20-мм и 37-мм зенитными пушками, вынуждавшими штурмовиков отказываться от привычной тактики атаки на бреющем полёте и уходить на высоты 600-1000 метров, где они превращались в обычные(а точнее, плохие — из-за отсутствия бомбового прицела) средние бомбардировщики.
Так может, ну его, этотИл»? Были же альтернативы…
«Боливар не вынесет двоих»
Штурмовик был рекомендован к скорейшему, срочному запуску в серию. Ведь в Европе война уже бушевала! Но список недоработок, устранить которые требовалось к декабрю, был очень велик. Военные требовали улучшить обзор вперёд, увеличить дальность полёта до 800 км, установить радиостанцию, усилить вооружение, заменив два пулемёта 23-мм орудиями, установив направляющие для реактивных снарядов и повысив бомбовую нагрузку до 400 кг. Не вполне удовлетворительным было признано и бронирование. Ильюшин предусмотрел лишь защиту от обстрела снизу. А если завяжется воздушный бой? Нужно было заменить плексиглас бронестеклом и прикрыть кабину сзади 12-мм стальным листом. Общая масса бронирования в итоге повышалась с 500 до 780 кг.
Заказчик также потребовал приспособить штурмовик к нанесению бомбовых ударов с пикирования. Но этот пункт упоминался лишь для проформы. Подобные требования предъявлялись тогда к любому самолёту, не исключая и тяжёлые бомбардировщики. Для того чтобы конструкция БШ-2 смогла переносить перегрузки при выходе из пике, её пришлось бы сделать куда более прочной (а значит, и тяжёлой), пожертвовав либо бронёй, либо скоростью. Ильюшин хоть и согласился, но переделывать штурмовик в пикировщик не стал. На самом деле никто этого и не ждал.
Для улучшения обзора кабину пришлось поднять на 17 см. Вроде бы мелочь, но изящество обводов было утрачено — в дальнейшем штурмовик получил прозвище «горбатый». От предложения же вооружить штурмовик пушками Ильюшин яростно отбивался. Ставить орудия было некуда. В бронированной капсуле не нашлось места даже для пулемётов. Оставались крылья. Но их конструкция не обладала достаточной жёсткостью. Сотрясения, вызванные отдачей мощного 23-мм орудия, сделали бы кучность стрельбы неудовлетворительной.
 |
|
В виртуальном небе World of Warplanes все нации, кроме советской, для ударов по наземным целям используют тяжёлые истребители |
Именно «моторное» расположение оружия считалось в то время оптимальным с точки зрения удобства прицеливания и точности стрельбы: отдача приходилась точно по продольной оси самолёта, и даже при ведении огня длинными очередями прицел не сбивался. При конструировании моторов, предназначенных для истребителей, большое пространство между цилиндрами оставлялось специально — в развал авиадвигателя М-105, устанавливавшегося на «Яки» и ЛаГГ-3, вписывалась даже 37-мм пушка. Но V-образные моторы АМ-34, АМ-35, АМ-38, хоть и ставились на истребители и штурмовики, изначально разрабатывались для бомбардировщиков, и о развале никто не думал. По этой причине, кстати, МиГ-3 остался без достойного вооружения: между цилиндрами АМ-35 помещался только крупнокалиберный пулемёт. На штурмовике же и это скромное пространство оказалось занятым воздухозаборником убранного за двигатель водяного радиатора.
Да и не было ещё таких пушек! В серийном производстве на тот момент находилась 23-мм МП-6 Таубина, имеющая магазинное питание. Громоздкий автомат для смены обойм не помещался в крыло, а в воздухе — в условиях перегрузок и тряски — работал крайне ненадёжно. Более совершенная пушка ВЯ-23 конструкции Волкова-Ярцева существовала лишь в опытных экземплярах. Разработанная же для вооружения истребителей 20-мм авиапушка ШВАК (Шпитального-Владимирова авиационная крупнокалиберная) создавалась для установки в развале цилиндров V-образных двигателей водяного охлаждения.
 |
|
Советские авиаторы считали огневые точки в крыльях малополезными. Трудно целиться. Плохая кучность. С импортных «Аэрокобр» и «Томагавков» крыльевые пулемёты просто снимались |
Непросто складывалось и с остальными требованиями. Вносимые в конструкцию изменения увеличивали вес машины.
Тем не менее установка АМ-38 действительно позволяла повысить скорость полёта у земли до 400 км/ч (максимальная скорость, достижимая на высоте, была выше, но в случае штурмовика она представляет лишь академический интерес) и скороподъёмность до 500 м/мин. Однако новый двигатель потреблял на лошадиную силу в час уже не 0,25, а 0,28 литра горючего. Прибавлялось и самих «лошадей». В результате с прежним запасом топлива штурмовик мог пролететь только 500 километров. Для дополнительного же бензобака в бронированной капсуле просто не было места.
Решение Ильюшина оказалось неожиданным. Второй бензобак установили на место кабины стрелка-радиста. До этого дня концепция самолёта-штурмовика без оборонительной турели не рассматривалась даже гипотетически. Но поставленная перед фактом комиссия понимала: или так, или никак. А штурмовик был очень нужен.
Серийные модификации
Ил-2 (одноместный)
Серийная модификация штурмовика, не оборудованного кабиной для заднего стрелка. В связи с большими боевыми потерями одноместного варианта в некоторых авиационных частях предпринимались успешные попытки переоборудования одноместного Ил-2 в двухместный.
Ил-2 (двухместный)
Серийная модификация, оборудованная кабиной стрелка с фонарём и пулемётами ШКАС или УБТ, смонтированными на полутурельной установке. Начал широко использоваться в поздние периоды войны.
Ил-2 АМ-38Ф
Штурмовик с форсированным двигателем АМ-38ф, имевший, по сравнению с АМ-38-м, большую взлётную мощность (на 100 л. с.). С января 1943 года двухместный Ил-2 с двигателем АМ-38ф пошёл в крупносерийное производство, а уже с 1 февраля все основные производители «Илов» — 1-й, 18-й и 30-й авиазаводы — полностью перешли на его выпуск.
Ил-2 — Тип 3 (крыло со «стрелкой»)
Также известен как Ил-2 КСС. Серийная модификация двухместного Ил-2 АМ-38Ф, с двигателем АМ-38Ф форсированным до 1720 л. с., с аэродинамическими и конструктивными улучшениями. Вместо металлического бака устанавливались фибровые защищённые бензобаки, в которых большинство мелких пробоин через некоторое время затягивалось специальным составом-протектором, имеющим свойство загустевать на открытом воздухе.
С целью улучшения устойчивости Ил-2 в полёте и управления на самолёты этой модификации стали устанавливались амортизационные пружины и контрбалансир в системе управления рулём высоты. Для улучшения центровки самолёта Ил-2 концы консолей крыла поданы назад, что возвращает центровку самолёта до центровки одноместного самолёта Ил-2, то есть до 28,0 %.
К концу 1944 года заводами № 18, 1 и 30 было отправлено в части ВВС КА 7377 модифицированных штурмовиков Ил-2 с металлическими крыльями стрельчатой конструкции, при этом авиазавод № 1 выпускал Ил-2 и с деревянным крылом.
Ил-2 Тип 3 М
Также известен как Ил-2 НС-37. Серийная модификация двухместного Ил-2 на который с целью повышения противотанковых свойств штурмовой авиации устанавливались две пушки калибра 37 мм 11П-37 ОКБ-16 с боекомплектом по 50 снарядов на пушку, без реактивных снарядов, с бомбовой нагрузкой 100 кг в нормальном варианте и 200 кг в перегрузочном.
Ил-2 Т
Эта модификация могла нести торпеду, ради чего пришлось пожертвовать пушками. Из стрелкового вооружения остались 3 пулемёта: 2 крыльевых и пулемёт заднего стрелка.
Конструкция самолета
При создании самолета чертежи, разработанные Ильюшиным еще до официального старта проекта, практически не изменились. Ил-2 остался свободнонесущим монопланом. Его конструкция была смешанной.
Планер
Передняя часть фюзеляжа представляла собой бронированный корпус, защищающий кабину, топливные баки и двигатель. Толщина брони варьировалась от 4 до 6 мм. В ней смешанно применялись сварные и клепанные элементы. Задняя часть фюзеляжа выполнялась с использованием алюминиевых сплавов, но в более поздних версиях самолета стали применяться фанера и шпон.
Кабина была закрытой, фонарь состоял из фиксированных и сдвигающихся стекол. Крыло самолета относилось к двухлонжеронному типу. В него входили центроплан и две консоли, оснащенные элеронами и закрылками. Хвостовое оперение было свободнонесущим и включало в себя киль со стабилизатором.
Элементы управления полетом выполнялись из полотна, набитого поверх металлического каркаса. Поздние модели штурмовика получали только деревянные компоненты, что связано с возникшей нехваткой алюминия. Шасси самолета состояли из двух передних подкрыльных стоек и вспомогательного колеса. Они складывались назад, убирались внутрь крыла и закрывались обтекателями. Заднее дополнительное колесо оставалось в своем положении всегда.
Вы видели штурмовик Ил-2 вживую?
ДаНет
Двигатель
Ил-2 был одномоторным самолетом. На него устанавливали двигатель поршневого типа с водяным охлаждением. Базовая версия работала на установке АМ-38, которая на более новых машинах была заменена на АМ-38Ф.
Обе модели разработаны заводом Микулина. Размещали двигатель за бронированным покрытием, а масляный радиатор находился внутри специальной защищенной емкости.
Вооружение Ил-2
По вооружению Ил-2 превосходил всю схожую авиацию. Имея аналогичную бомбовую нагрузку, советский штурмовик отличался продвинутым огнестрельным оружием, которое позволяло противостоять любой угрозе. Сочетание такого вооружения с усиленно бронированным корпусом давало летчикам серьезное преимущество.
На борту присутствовало две пушки. Изначально устанавливались 20-мм ШВАК. Позднее их стали заменять на 23-мм ВЯ. Также были попытки применить пушки калибров 37 мм и 45 мм, обладающими повышенной убойной силой, позволяющей уничтожать танки противника, но они закончились безуспешно. На крыльях самолета устанавливали два пулемета ШКАС.
Специально для них был разработан новый тип патрона калибра 7,62 мм, основанный на винтовочных пулях. На двухместных моделях Ил-2 присутствовал оборонительный пулемет УБТ калибра 12,7 мм.
Для более мощных атак применялись авиационные реактивные снаряды. Ил-2 мог нести до восьми единиц вооружения моделей РС-82 и РС-132. Также на борту можно было перевозить до 600 кг авиационных бомб в контейнерах ПТАБ. Их сброс производился из специального отсека, расположенного с нижней части корпуса.
