Автомат калашникова ак-74 / акс-74

Устройство и основные части АКС-74У

АКС-74у состоит из следующих основных частей и механизмов:

  • ствол со ствольной коробкой и крышкой ствольной коробки, с ударно-спусковым механизмом, прицельным приспособлением, складывающимся прикладом и пистолетной рукояткой;
  • пламегаситель;
  • затворная рама с газовым поршнем;
  • затвор;
  • возвратный механизм;
  • газовая трубка со ствольной накладкой;
  • цевьё;
  • магазин;
  • ремень.

В комплект АКС-74у входят: чехол, принадлежность (шомпол, протирка, ёршик, отвёртка, выколотка, маслёнка, четыре обоймы и переходник), три запасных магазина и сумка для переноски магазинов и принадлежности. В комплект АКС-74УН2 дополнительно входит НСПУМ.

Прицельное приспособление АКС-74У

Прицельное приспособление АКС-74у состоит из поворотного целика и мушки. Целик имеет два положения — для стрельбы на дистанции до 350 м («П») и от 350 до 500 м («5»).

К автомату также прилагается приспособления для стрельбы ночью (самосветящаяся насадка), состоящее из откидного целика с широкой прорезью (устанавливается на поворотный целик) и широкой мушки (надевается на мушку оружия сверху), на которые нанесены светящиеся точки. Данное приспособление не отделяется в процессе эксплуатации — при стрельбе днём мушка и целик сдвигаются вниз и фиксируются, не мешая пользоваться стандартными прицельными приспособлениями.

Принцип действия автоматики АКС-74У

Работа автоматики АКС-74у основана на использовании энергии пороховых газов, отводимых из канала ствола. При выстреле часть пороховых газов, выталкивающих пулю, направляется через отверстие в стенке ствола в газовую камеру, давит на переднюю стенку газового поршня, отбрасывая поршень и затворную раму с затвором в заднее положение. Затвор открывает канал ствола, извлекает из патронника гильзу и выбрасывает её наружу. Затворная рама сжимает возвратную пружину и ставит курок на взвод автоспуска.

Под действием возвратного механизма затворная рама с затвором возвращаются в переднее положение. Затвор досылает новый патрон в патронник и запирает канал ствола. Затворная рама выводит шептало автоспуска из-под взвода автоспуска курка. Курок становится на боевой взвод.

Запирание канала ствола осуществляется поворотом затвора вправо вокруг продольной оси и, как следствие, захождением его боевых выступов за боевые упоры ствольной коробки.

Патроны

Основной размер: 5,45×39 мм
Стрельба из АКС-74у ведётся 5,45-мм патронами со следующими типами пуль:

  • обыкновенная предназначена для поражения живой силы противника, расположенной открыто или за препятствиями, пробиваемыми пулей. Оболочка — стальная покрытая томпаком, сердечник — стальной, между оболочкой и сердечником — свинцовая рубашка. Не имеет отличительной окраски.
  • трассирующая предназначена для целеуказания и корректирования огня, а также поражения живой силы противника. В оболочке в головной части находится сердечник, а в донной — шашка запрессованного трассирующего состава. Цвет головной части — зелёный.

Пуля со стальным сердечником 5,45-мм патрона при стрельбе из автомата калашникова АКС-74У обеспечивает следующее пробивное действие:

Пробитие с вероятностью 50 % при угле встречи 90° стальных листов толщиной:

  • 3 мм на дистанции 500 м;
  • 5 мм на дистанции 210 м.
  • Пробитие с вероятностью 100 % стальной каски на дистанции 500 м;
  • Пробитие с вероятностью 50 % бронежилета на дистанции 320 м;
  • Проникновение на 15-20 см в бруствер из утрамбованного суглинистого грунта на дистанции 400 м;
  • Пробитие с вероятностью 50 % стенки из сухих сосновых брусьев толщиной 20 см на дистанции 400 м;
  • Проникновение на 6-8 см в кирпичную кладку на дистанции 100 м.

Убойное действие пули сохраняется на дальности до 1100 м, предельная дальность полёта — 2900 м. Дульная энергия пули — 92 кГм.

Принадлежность к автомату (пулемету)

25. Принадлежность (рис. 46) служит для разборки, сборки, чистки, смазки автомата (пулемета) и ускоренного снаряжения магазина патронами. К принадлежности относятся: шомпол, протирка, ершик, отвертка, выколотка, пенал, масленка, обоймы и переходник.

Шомпол применяется для чистки и смазки канала ствола, а также каналов и полостей частей автомата (пулемета). Он имеет головку с отверстием для выколотки, нарезку для навинчивания протирки или ершика.

Рис. 46. Принадлежность:

1 — шомпол; 2 — протирка; 3 — ершик; 4 — отвертка; 5 — выколотка; 6 — пенал; 7 — крышка; 8 — масленка; 9 — обойма; 10 — переходник

Протирка применяется для чистки и смазки канала ствола, каналов и полостей других частей автомата (пулемета). Она имеет внутреннюю резьбу для навинчивания на шомпол и прорезь для ветоши или пакли.

Ершик используется для чистки канала ствола раствором РЧС.

Отвертка и выколотка применяются при разборке и сборке автомата (пулемета). Вырез на конце отвертки предназначен для ввинчивания и вывинчивания мушки, а боковой вырез—для закрепления протирки на шомполе. Для удобства пользования отверткой она вставляется в боковые отверстия пенала. При чистке канала ствола отвертка вкладывается в пенал поверх головки шомпола.

Пенал служит для хранения протирки, ершика, отвертки и выколотки. Он закрывается крышкой.

Пенал применяется как рукоятка для отвертки ,при ввинчивании и вывинчивании мушки и для поворота замыкателя газовой трубки, а также как рукоятка для шомпола.

Пенал имеет сквозные отверстия, в которые вставляется шомпол при чистке автомата (пулемета), овальные отверстия для отвертки и прямоугольное отверстие для поворота замыкателя газовой трубки при разборке и сборке автомата (пулемета).

Одногорловая масленка служит для хранения смазки, переносится она в кармане сумки для магазинов.

Обойма служит для переноски патронов и ускоренного снаряжения магазина патронами. В обойме помещается 15 патронов. Она имеет два продольных паза и пластинчатую пружину, удерживающую патроны от выпадания. Кроме того, пластинчатая пружина обеспечивает прочное соединение обоймы с переходником.

Переходник служит для соединения обоймы с магазином при снаряжении его патронами. Он имеет: снизу (уширенная часть) — два загиба, которые входят в соответствующие пазы на горловине магазина; сверху два продольных паза для обоймы, отверстие для пружины обоймы и упор, ограничивающий продвижение обоймы при вставлении ее в переходник.

Как появилась модель 1974 года АК-74?

Потенциальным противником СССР на период холодной войны были США, находящиеся в составе НАТО. В 1970-е гг. военно-политический блок вступил в конфликт с Вьетнамом, поэтому его вооружение изменилось. Стрелки массово использовали оружие автоматического типа с унифицированным легким патроном калибра 5,45 мм.

Странам-участницам Варшавского соглашения и СССР требовалось аналогичное оружие, поэтому винтовочный патрон был заменен изделием калибра 5,45 мм. Высокие показатели убойной силой сочетались с меньшим весом и сокращением затрат на производство моделей. Масса всего боекомплекта в сумме уменьшилась на 1,4 кг, что повысило дальность стрельбы на 100 м. АК модели 74 приняли на вооружение в 1974 году. В 1979 году его доработали и стали использовать в качестве пулеметного пистолета (прототип современного PDW).

Основные отличия от предшественника

Автомат конструкции Калашникова версии АК-74 кардинально отличался от оружия, выпущенного ранее:

  • патрон калибра 5,45×39 мм с настильной траекторией пули, что увеличило расстояние выстрела;
  • дульный компенсатор, совмещенный с тормозом — повысилась кучность и уменьшилась сила отдачи;
  • легкий и прочный пластмассовый магазин.

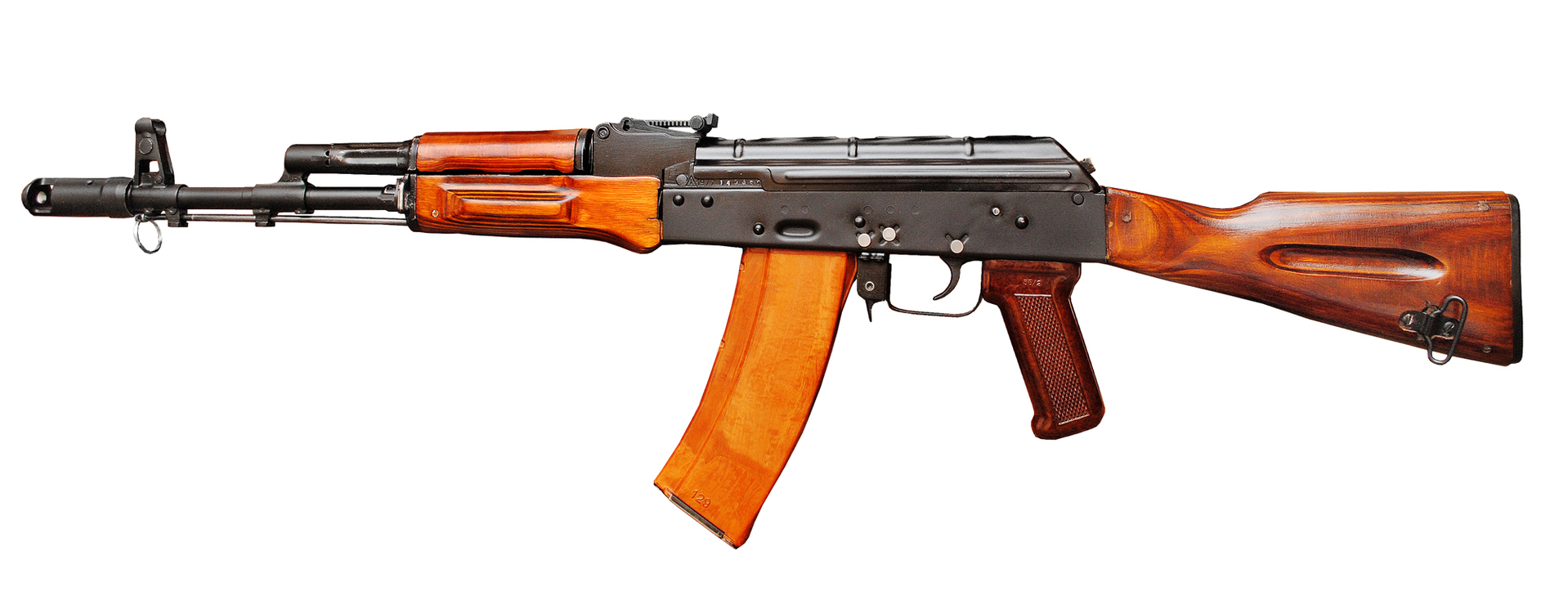

Линейка 1974-1986 гг. характеризуется деревянными прикладами и цевьем. В 1987 году их впервые выпустили в черном пластике и продолжают делать по сегодняшнее время.

Технические характеристики АК-74

Устройство АК версии 74 года имеет технические характеристики, которые целесообразно представить в виде таблицы.

Период выпуска 1974-1991
Вес изделия 3,3 кг — без снаряжения, 3.6 кг — с патронами
Калибр пули 5,45 мм
Максимальное количество боеприпасов 18 магазинов (540 патронов)
Общая длина 940 мм без штык-ножа, 1089 мм — со штык-ножом
Параметры ствола 372×70×195 мм
Как работает Отвод газов пороха через затвор
Скорость стрельбы 600 м/с
Скорость патрона на старте 910 м/с
Прицельная дальность 1000 м в открытом состоянии, 300 м — ночью
Тип магазина Секторная коробка на 30 патронов

Требования нормального боя для АК-74

Стрелку следует проверять качество работы при помощи одиночных выстрелов по мишени. Идеальное положение — штык-нож закрыт, принят упор лежа, вставлен патрон со стандартной пулей, прицел выставлен на 3. В процессе работы четыре пробоины должны поместиться в круг диаметром 15 см на расстоянии 100 м. Отклонения от контрольной точки составляют 5 см в любую сторону.


Автомат Калашникова АК 74

Конструкция и принцип действия

Конструкция оружия образца 1974 года состоит из 9 узлов и 52 деталей. Новинкой является дуло на 2 камеры, совмещенное с тормозом и необходимое для снижения отдачи. Основные механизмы:

  • автоматического действия. Все узлы автоматики собраны в одной системе ствольной коробки. Большой вес затворной рамы облегчает использование узла без очистки;
  • ударно-спусковой куркового типа. Курок вращается по оси, пружина — П-образная. Это позволяет стрелять в автоматическом и дальнем бою;
  • магазин. Зацеп расположен спереди, выступ опоры — сзади. Стопор-планка неподвижна, что исключает перемещение крышки. 30 патронов расположены в шахматном порядке.

Принцип работы модификации неизменен — пороховые газы отводятся при повороте затвора.


АК-74М неполная разборка

Оценка автомата

Оружие Боеприпас Масса патрона Масса снаряжёного магазина Максимальное количество боеприпасов на 10 кг
AK (1949) 7,62 × 39 мм 16,3 г 30 патр. магазин — 0,82 кг 12 магазинов — 9,2 кг на 360 патронов
M14 (1959) 7,62 × 51 мм НАТО 25,4 г 20 патр. магазин — 0,75 кг 13 магазинов — 9,7 кг на 280 патронов
AKМ (1959) 7,62 × 39 мм 16,3 г 30 патр. магазин — 0,66 кг 15 магазинов — 9,9 кг на 450 патронов
M16 (1962) .223 Remington 11,8 г 20 патр. магазин — 0,32 кг 31 магазинов — 9,93 кг на 620 патронов
AK74 (1974) 5,45 × 39 мм 10,2 г 30 патр. магазин — 0,53 кг 18 магазинов — 9,54 кг на 540 патронов
AK74М (1992) 5,45 × 39 мм 10,2 г 30 патр. магазин — 0,50 кг 19 магазинов — 9,57 кг на 570 патронов
M4 (1994) .223 Remington 11,8 г 30 патр. магазин — 0,48 кг 20 магазинов — 9,6 кг на 600 патронов

Сравнение АК-74М с современными автоматами стран мира

АК-74М Colt M4A1 FN SCAR L-STD HK416 14,5″ HK G36 Steyr AUG A3 Beretta ARX-160 SIG SG 550
Внешний вид
Год принятия на вооружение 1991 1994 2007 2005 1997 2005 2009 1990
Масса (без магазина), кг 3,40 2,95 3,65 3,56 3,77 3,9 3 4.1
Длина автомата с разложенным прикладом, мм 940 838 890 950 999 745 950 998
Длина ствола, мм 415 368 351 420 480 455 406 528
Применяемый патрон 5,45×39 мм 5,56×45 мм 5,56×45 мм 5,56×45 мм 5,56×45 мм 5,56×45 мм 5,56×45 мм 5,56×45 мм
Режим стрельбы одиночный, автоматический одиночный,автоматический одиночный,автоматический одиночный,автоматический одиночный,автоматический одиночный,автоматический одиночный,автоматический одиночный,отсечка по 3 выстрела,автоматический
Темп стрельбы, выстрелов/мин 650 700—950 550—650 850 750 680—750 700 700
Начальная скорость пули, м/с 900 950 800 917 920 992 н/д 980
Эффективная дальность стрельбы, м 650 500 600 500 500 500 600 650
Ёмкость магазина, патронов 30 (45/60) 30 (20/100) 30 (20/100) 30 (20/100) 30 (100) 30 (42) 30 (100) 20 (5/10/30)
Стандартный прицел открытый диоптрический диоптрический диоптрический оптический 3,5Хколлиматорный оптический 1,5Х открытый диоптрический
Крепление для прицелов ласточкин хвост планка Пикатинни планка Пикатинни планка Пикатинни планка Пикатинни планка Пикатинни планка Пикатинни планка Пикатинни
Подствольный гранатомёт ГП-25ГП-30ГП-34 M203 FN40GL AG-C/EGLM HK AG36 M203 GLX 160 GL 5040

Достоинства

Так как одной из причин создания АК-74 была смена калибра используемого автоматом патрона с 7,62×39 мм на 5,45×39 мм, оружие имеет меньшую отдачу и, соответственно, бо́льшую точность стрельбы, более настильную траекторию полёта пули.

Недостатки

В сравнении с М16А2 АК-74 имеет более низкую точность стрельбы одиночным огнём (в 1,28 раза вследствие лучшей в 1,44 раза кучности боя патронов SS109), однако в 1,34—1,43 превосходит при стрельбе очередями, но у М16А2 лучше эргономика и значительно повысилась надёжность. В сравнении с американским карабином , АК-74 имеет более низкую точность стрельбы одиночным огнём, зато у АК-74 выше точность при стрельбе очередями.

В сравнении с автоматами со сбалансированной автоматикой АЕК-971, АК-107/АК-108, АК-74 имеет в 1,5—2 раза более низкую кучность стрельбы очередями из неустойчивых положений.

С тактической точки зрения, у АК-74 отсутствует возможность быстрой смены ствола, как у М16 FN SCAR; а также режим стрельбы очередями фиксированной длины, который позже был добавлен в автоматы «сотой серии» .

В отличие от западных автоматов с «разламывающейся» ствольной коробкой, в АК-74 съёмная крышка ствольной коробки не даёт возможности разместить планки Пикатинни, поэтому приходится пользоваться кронштейнами типа «Ласточкин хвост», нарушающими центровку оружия и увеличивающими вес.

В АК-74 нет возможности смены режимов огня одной рукой, как у M4. Отсутствует возможность использования смены направления выброса гильзы, как у TAR-21 и смены расположения рычага перезарядки, как у Beretta ARX-160 и G36.

Замена АК-74

В связи с объективным устареванием автомата и возросшими требованиями военных в плане кучности огня, возник запрос на новый автомат на смену АК-74. При этом основная борьба развернулась между ковровским А-545 и ижевским АК-12.

В итоге 21 февраля 2015 Минобороны выбрало автомат Калашникова АК-12 в качестве основного автомата для экипировки военнослужащих «Ратник». Такой выбор был обусловлен более низкой стоимостью производства и меньшим весом автомата в сравнении с А-545..

Для модернизации уже существующих автоматов АК-74М и АК сотой серии разработан комплект «Обвес», который позволяет установить планку Пикатинни, новый пламегаситель и приклад.

История разработки

В каком году был создан автомат Калашникова? В 1943 году под поступивший для вооружения винтовочный патрон, калибр которого составил 7,62 мм, необходимо было стрелковое оружие. На конкурсной основе стартовали разработки оружия специально для патрона данного калибра. Основная задача была – превзойти аналоги, создать достойную замену винтовки Мосина.

Среди конкурсных работ были другие удачные проекты известных разработчиков, однако автоматическая система Михаила Калашникова (известная также под названием АК-47) по результатам конкурса превзошла конкурентов по конструкции, а также стоимости производства.

В 1948 году Михаил Калашников отправился на мотозавод города Ижевска для выпуска пробной партии автоматических систем с целью проверки их при помощи воинских испытаний. Уже через год на машиностроительном заводе города Ижевска стартовало серийное производство АК-47. К следующему году АК поступил на вооружение армии Советского Союза.

Норматив разборки автомата АК-74

Армейский норматив по огневой подготовке подразумевает оценивание отдельно по времени сборки и отдельно разборки, а также суммарно.

При сдаче норматива по разборке солдат находится на позиции у стола, оружие лежит на подстилке. Выполняется одним человеком.

Оценка выводится следующим образом:

  • 15 сек — отлично;
  • 17 сек — хорошо;
  • 19 сек — удовлетворительно.

Замер времени начинается от команды инструктора «К неполной разборке оружия приступить» и заканчивается докладом «Готово». Если солдат по неопытности разобрал изделие и встал по стойке «смирно», не доложив, время отчитывается дальше, пока не будет произнесена команда готовности.

Оценивается время так:

  • 25 сек — отлично;
  • 27 сек — хорошо;
  • 32 сек — удовлетворительно.

Время отсчитывается от команды «К сборке оружия приступить» и до ответной «Готово». Условия те же.

Итого, солдат должен управиться суммарно за 40 сек, чтобы сдать норматив на отлично. С первого раза не у всех получается, но после долгих тренировок каждый добивается желаемого результата.

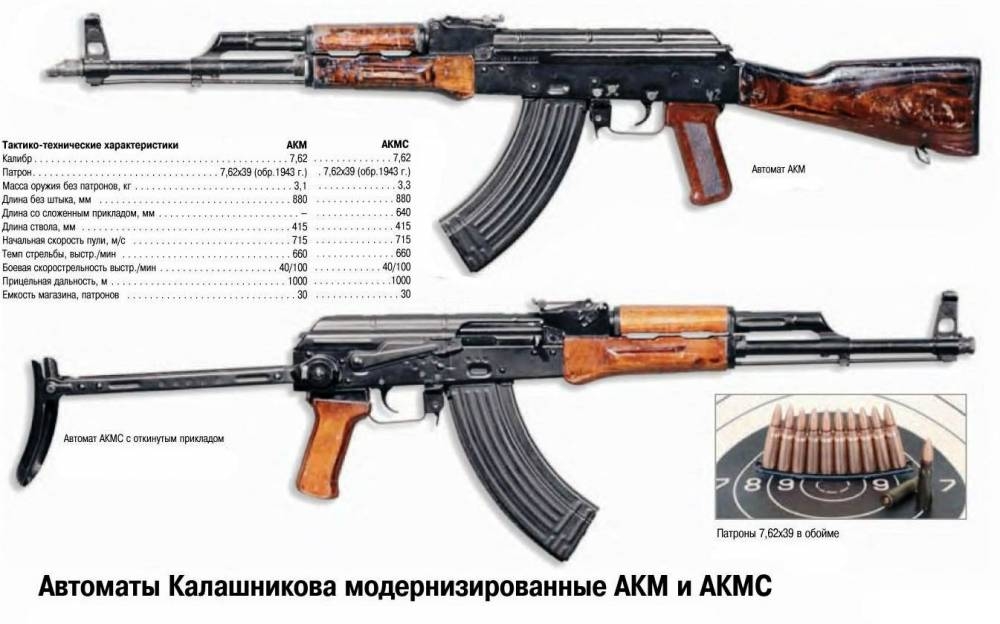

АКМ и АКМС

Автомат Калашникова модернизированный (АКМ) был принят на вооружение спустя 10 лет после АК-47 — в 1959 году. Он получился более легким, дальнобойным и удобным в применении.

Замедлитель позволял затворной раме стабилизироваться в крайнем переднем положении перед очередным выстрелом, что и сказалось на кучности стрельбы. Дульный компенсатор в виде лепестка устанавливался на резьбу ствола, и был одним из явных отличительных признаков АКМ. За счет компенсатора срез ствола получался не вертикальным, а диагональным. К слову, на ту же резьбу можно было крепить глушители.

Улучшение кучности стрельбы позволило увеличить ее прицельную дальность до 1000 метров, как следствие — изменилась и прицельная планка, шкала дальности состояла из цифр от 1 до 10 (на АК-47 — до 8).

Приклад сделали приподнятым вверх, что приблизило точку упора к линии стрельбы. Изменились внешние формы деревянного цевья. По бокам оно получило упоры для пальцев рук. Фосфато-лаковое покрытие, пришедшее на замену оксидному, в десятки раз повысило антикоррозионную стойкость. Коренным изменениям, отмечает Монетчиков, подвергся и магазин, изготовленный не из стального листа, а из легких сплавов. Для повышения надежности и предохранения от деформации боковые стенки его корпуса были усилены ребрами жесткости.

Новой являлась и конструкция штыка-ножа, крепившегося под стволом. Ножны с резиновым наконечником для электроизоляции позволяли использовать нож для перекусывания колючей проволоки и проводов под напряжением. Боевая мощь АКМ значительно возрастала за счет возможности установки подствольного гранатомета ГП-25 «Костер». Как и свой предшественник, АКМ был разработан и в складном варианте с литерой «С» в названии.

АК-9

Этот автомат также был разработан на базе АК-74М, использованы в нем и наработки «сотой» серии. Тот же черный цвет, тот же полимерный складной приклад. Основным отличием от классических Калашниковых можно считать укороченный ствол и газоотводный механизм. Важным усовершенствованием эксперты называют новую пистолетную рукоятку, обладающую лучшей эргономикой.

Автомат создавался как бесшумный, беспламенный стрелковый комплекс для скрытной стрельбы. В нем используются дозвуковые патроны калибра 9×39 мм, вместе с глушителем делающие выстрел практически не слышимым. Емкость магазина — 20 патронов.

На цевье имеется специальная планка для различного съемного оборудования — фонарей, лазерных указателей.

Модификации АК

Как уже упоминалось, в 1949 году на вооружение были приняты две разновидности автомата — АК-47 и АКС-47. Второй вариант снабжался складывающимся вниз металлическим прикладом.

АК-47АКС-47 — тактический

На смену этим модификациям в 1959 году пришел АКМ — автомат Калашникова модернизированный. Он был легче, надежнее и удобнее в обращении. За счет изменения техники производства ствольной коробки еще и дешевле.

Который был доработан, что позволило улучшить характеристики Калашникова по такому параметру, как кучность стрельбы. На конце ствола появилась резьба для установки компенсатора либо глушителя. Также появилось крепление для подствольного гранатомета.

Среди разновидностей был, как и ранее, автомат Калашникова АКС-47 со складным металлическим прикладом. Эти модели, оснащенные приборами ночного видения, имели название АКМН и АКМСН.

АКМН и АКМСН

Модификация АК-47 (АКМ и АКМС)Автомат АКС 47

В 1974 году на вооружение был принят АК-74 под патрон калибра 5,45 мм. Конструкция АК-47 изменилась под патрон меньшего калибра, что положительно сказалось на тактико-технических характеристиках оружия. При стрельбе более легкой пулей, уменьшились колебания оружия, что наряду с применением нового дульного тормоза-компенсатора увеличило точность стрельбы.

1974
в этом году на вооружение был принят АК-74 под патрон калибра 5,45 мм

Вместо деревянного приклада, цевья и ствольной накладки стали применять полимерные. АКС-74, в отличие от предшественника, снабжался стальным рамочным прикладом, который складывался влево.

АК-74АКС-74у — укороченный

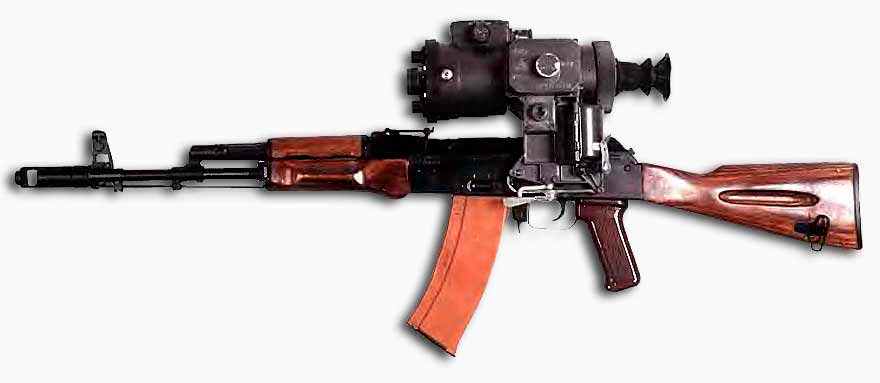

Также выпускались варианты с планками под крепление прибора ночного видения АК-74Н и АКС-74Н.

АК-74НАКС-74Н

Для специальных подразделений изготавливали вариант с укороченным стволом и складывающимся влево прикладом — АКС-74У. Позже появились варианты с полимерным складывающимся прикладом.

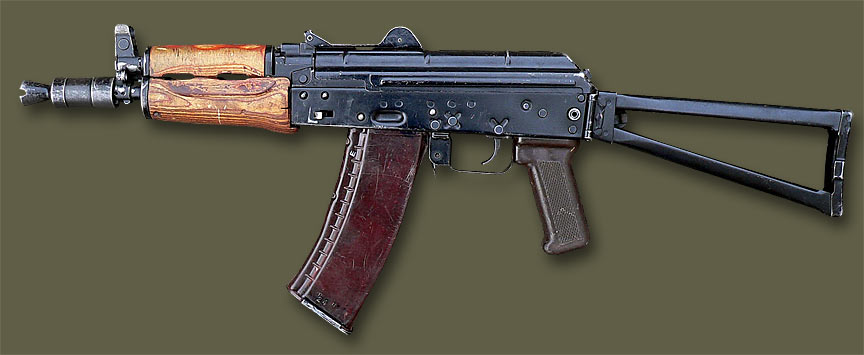

АКС-74У

Тактико-технические характеристики АК-47

Калибр, мм 7,62
Емкость магазина, патронов 30
Длина оружия (без штыка/с примкнутым штыком), мм 870/1070
Начальная скорость полета пули, м/с 715
Скорость боевой стрельбы одиночными выстрелами, выстр./мин 40
Скорость боевой стрельбы очередями 100
Дальность полета пули, м 3000
Расстояние убойного действия пули, м 1500
Вес (с примкнутым штыком и магазином), кг 5,09

Вес АК-47

Первые модели АК-47, выпускавшиеся до 1959 года, были значительно тяжелее последующих. Это было связано с технологией изготовления ствольной коробки.

  • вес без штыка и магазина составлял 3,8 кг;
  • вес с примкнутым пустым магазином 4,3 кг;
  • вес со снаряженным магазином — 4,876 кг;
  • вес с примкнутым штыком и снаряженным магазином 5,09 кг.

АКМ имел следующие показатели по весу:

  • с примкнутым пустым магазином — 3,1 кг;
  • без штык-ножа, со снаряженным магазином — 3,6 кг (АКМС — 3,8 кг)

В зависимости от модели автомата, меняется и его вес. Модели с укороченным стволом легче обычных моделей. Использование пластика вместо дерева при изготовлении приклада и цевья, а также замена стального магазина на пластиковый, значительно облегчили вес автомата и удобство его применения. Однако модели АКС47, АКМС весили чуть больше из-за присутствия стального складывающего приклада.

Неполная разборка автомата

Принцип разборки прост: сначала изделие следует избавить от боезапаса, чтобы случайно не выстрелить, потом отделяются подвижные детали, затем неподвижные.

  1. В первую очередь убирается магазин: обхватить ладонью правой руки, большим пальцем надавить на защёлку на корпусе автомата, сдвинуть магазин вперёд (в сторону ствола) и отсоединить.
  2. Теперь нужно убедиться, что в патроннике не остался патрон: автомат снимается с предохранителя, отводится затвор и резко отпускается. Нельзя сопровождать затвор рукой в исходное положение, иначе пружина может заклинить: механизм оружия возвращает затвор автоматически в случае корректной работы.
  3. После возврата затвора надавить на спусковой крючок, направив изделие в сторону от людей.
  4. Извлечь пенал из приклада.
  5. Вытащить шомпол. У новичков на этом этапе возникают сложности. Чтобы вытащить деталь, нужно вытянуть головку шомпола из состояния упора в основание мушки. Можно это сделать, сжав пальцами головку шомпола, или придавив стержень шомпола к стволу большим пальцем руки и сдвинув вперёд. Как только деталь перестанет упираться в мушку, вынуть её не составит труда.
  6. Открутить дульный тормоз-компенсатор с резьбового выступа на конце ствола.
  7. Снять крышку ствольной коробки тоже искусство: левой рукой держать автомат, большим пальцем правой руки надавить на выступ возвратного механизма, отделить заднюю половину крышки и снять её.
  8. Достать возвратный механизм: толкнуть стержень вперёд, пока не выйдет из пазов, затем вытащить его полностью.
  9. Удерживая автомат левой рукой, правой потянуть назад до упора затворную раму и отделить вместе с затвором.
  10. Вытащить механизм затвора из фигурного паза затворной рамы, положить на ровной поверхности рядом с затвором.
  11. Отделить газовую трубку со ствольной накладкой: удерживая изделие, воспользоваться прямоугольным отверстием пенала для поворота замыкателя газовой трубки на бок. Затем отделить его.

АК-47 на текущий момент

По современным меркам оружие устарело — у него большой вес за счет стальных деталей. Облегчить АК невозможно — теряется служебная прочность и жесткость коробок. Современные образцы имеют 3 упора, тогда как у «Калаша» их 2. Это снижает качество и равномерность запираний, но исключает лишние действия стрелка.

У ствольной коробки съемная крышка, поэтому установить современные прицелы нельзя. Зато штатный расположен на уровне глаз бойца. Уход и чистка, сборка и разборка выполняются быстро, ведь крышку легко снимать. К тому же, все приспособления для ухода «при деле» — скрыты в специальном отсеке конструкции.

УСМ размещен компактно, но в сравнении с СВД и М16, не дает использовать патроны «неродного» калибра. Газоотводный механизм отличается повышенным импульсом, что является залогом эффективности работы при загрязненной внутренней части. Выбег затвора осуществляется внутри ствольной коробки, поэтому габариты складных моделей уменьшены.

У «Галиля», «Тантала» и АЕК-971 есть переводчик для легкости спуска. Пользователи 47 версии Калашникова со временем приноравливаются к тугому ходу курка.

Вернемся к современным критериям. Модельный ряд — самый продаваемый, принят на вооружение в 55 государствах мира и относится к самому удобно используемому.

Вся линейка автоматического оружия, сконструированная М. Т. Калашниковым, входит в ТОП популярных и безотказных «огнестрелок» 20 века. Его изобразили на гербах 4 стран и мозамбикском флаге. Несмотря на популярность нового вооружения, вряд ли кто добьется аналогичной распространенности и простоты стрельбы.

Сборка автомата

Собирается изделие в обратном порядке

Потому важно с самого начала детали раскладывать на столе в порядке отсоединения. Итак:

  1. Установка газовой трубки со ствольной накладкой.
  2. Затвор зафиксировать в пазах затворной рамы.
  3. Затворная рама с затвором стыкуется со ствольной коробкой и подаётся вперёд, пока не станет в пазы.
  4. Ставится возвратный механизм и навешивается крышка ствольной коробки (последнюю необходимо защёлкнуть, чтобы показался выступ возвратного механизма).
  5. Нажимается спусковой крючок и ставится затвор на предохранитель.
  6. Дульный тормоз-компенсатор прикручивается к концу ствола.
  7. Шомпол продевается в петли под стволом так, чтобы головка упёрлась в донышко мушки.
  8. Пенал досылается в гнездо в прикладе
  9. Крепится магазин.

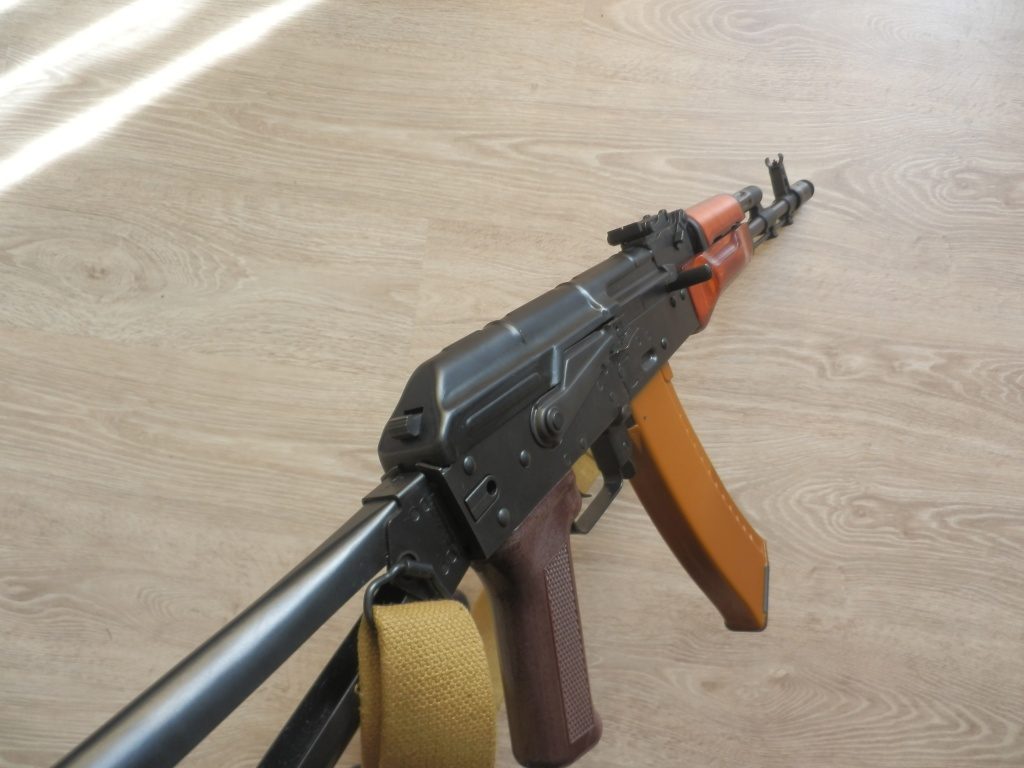

Строение АК 74

Современная модификация АК-74 – это разборный механизм, который состоит из нескольких основных деталей и дополнительных элементов. Ствол литой, к которому присоединена стволовая коробка. В нему присоединяется прицел и приклад. Закрывается корпус крышкой ствольной коробки. Дополнительные детали:

  • затворная рама с газовым поршнем;
  • затвор; возвратный механизм;
  • газовая трубка со ствольной насадкой;
  • ударно-спусковой механизм;
  • цевье;
  • магазин;
  • штык-нож.

Уникальное строение ствола позволяет правильно направлять пулю к цели. Оснащенный 4 нарезами, боеприпасу придает скорость их переплетение. Нарезы начинают виться слева, потом переходят вверх и уходят направо. За счет этого пуля начинает вращаться в стволе пере выстрелом, подгоняемая полями. Как раз эти поля определяют калибр боеприпаса. Исходный канал имеет гладкую поверхность, а его форма точно повторяет гильзу. Здесь происходит перемещение патрона. Дальнейший путь пуля проходит по нарезной части.

Резьба имеется также на дульной части. Там же находится основание мушки, газоотводное отверстие и камера, соединительная муфта, колодка прицела. Все эти элементы устанавливаются на стволе с помощью специальных креплений. Присутствует «левая» резьба, на которую можно закрепить компенсатор и втулку. Тогда у человека появится возможность стрелять холостыми боеприпасами. Другие особенности строения АК-74:

  1. Муфта ствола исполняет роль предохранителя.
  2. Компенсатор повышает кучность даже при стрельбе на ходу.
  3. Проточка внутри образует компенсационную камеру и буртик.
  4. Основание мушки с фиксатором имеет упор для шомпола и рукоятки штык-ножа.
  5. Газовая камера направляет пороховые газы. Она имеет специальный патрубок с каналом для отвода пороховых газов.
  6. Соединительная муфта позволяет прикрепить цевья к автомату. Это устройство имеет дополнительные элементы: замыкатель цевья, антабку для ремня и отверстие для шомпола.
  7. Ствольная коробка и сам корпус скреплены между собой с помощью штифтов.
  8. Ствольная коробка соединяет основные части автомата, закрывает закал с помощью затвора. В этой части конструкции находится ударно-спусковой механизм, который спрятан за крышкой.
  9. К ствольной коробке дополнительно крепятся: приклад, пистолетная рукоятка и спусковая скоба с защелкой магазина.
  10. Прицельная часть состоит из нескольких элементов: из колодки прицела, пластинчатой пружины, прицельной планки с делениями и хомутика.
  11. Во время производства орудия мушка ввинчивается в полозок. На них есть отметены, определяющие положение мушки.
  12. Затворная рама приводит в действие пружину спускового механизма.
  13. Затворная рама состоит из клапанов, а также предохранительного выступа. В передней части устройства находится газовый поршень.
  14. Затвор, который посылает боеприпас в патронник, состоит из остова, ударника, выбрасывателя с пружиной и осью, шпильки.
  15. Чтобы после посыла патрона затвор вернулся на место, предусмотрен возвратный механизм. Пружина действует за счет стержней и муфты.
  16. Газовая трубка оснащена двумя муфтами: сзади и спереди. Она крепится на патрубок газовой камеры.
  17. Чтобы произошел выстрел, приходит в движение ударно-спусковой механизм. Чтобы не произошло случайной стрельбы, эта часть орудия оснащена предохранителем. Этот механизм крепится тремя взаимозаменяемыми осями
  18. Курок имеет пружину, благодаря которой происходит удар по ударнику. Она находится на цапфы курка. Чтобы была улучшена кучность, предусмотрен замедлитель курка. Благодаря этому гарантирована точность при автоматической работе прибора.
  19. Спусковой крючок служит для удержания курка при взводе и спуске. Пружина автоматически совершает зажим или отпуск при нажатии.
  20. Чтобы поставить автомат на одиночный огонь, переводчик опускается вниз. Для того, чтобы переключиться на автоматический огонь, необходимо установить его посередине. Для установки АК на предохранитель, переводчик должен находится в верхней позиции.

Рождение легенды

В 1943 году в руки Красной Армии попал сконструированный Хуго Шмайссером автомат MKb.42(H). Его испытания подтолкнули принятие решения о разработке в СССР как промежуточного патрона, так и оружия под него, но ни о каком заимствовании идей Шмайссера речь не шла. Уже через год были созданы опытные образцы автоматов АС-44 А. И. Судаева, АТ-44 Ф. В. Токарева, автоматы образца 1944 года В. А. Дегтярева и многих иных конструкторов. Но Калашников в это время, имея за плечами разработку пистолета-пулемета и ручного пулемета, к 1945 году создавал самозарядный карабин под тот же промежуточный патрон, но пока не автомат. Такую задачу ему поставили в ГАУ, ведь конструкторы не работали над теми или иными типами оружия по собственной прихоти.

У немцев в 1944 году был принят на вооружение «штурмгевер» StG 44 того же Хуго Шмайссера (Sturmgewehr переводится как «штурмовая винтовка» — в Европе термин «автомат» не прижился). В 1945 году Шмайссер вместе с его родным городом Зулем оказался в руках американских войск. Американцы допросили Хуго, рассмотрели его работы, но никакого интереса к творческому наследию именитого немца не проявили и спокойно отдали его вместе с городом после войны в советскую зону оккупации. Советские власти в 1946 году собрали группу конструкторов из 16 человек, в составе которой оказался и Шмайссер, и вывезли их в закрытое оружейное КБ Ижевского завода. А Калашников в это время уже участвовал в конкурсе со своей первой моделью автомата АК образца 1946 года, явно обойдясь без немецкой помощи. Да и далее до 1948 года автомат дорабатывался в городе Коврове на оружейном заводе В. А. Дегтярева — именно там родился знаменитый АК образца 1947 года.

Из 1943-го в 1949-й

Шла Великая Отечественная война, в ходе которой появились десятки образцов прорывных видов вооружения. Прогресс не обошел стороной и стрелковое оружие. Немцы первыми стали использовать так называемые штурмовые винтовки под промежуточный, то есть облегченный, укороченный винтовочный патрон. Хотелось бы сразу отмести несостоятельные версии о якобы копировании нашего автомата с немецкого «Штурмгевера». Дело в том, что советское оружие создавалось под советский же промежуточный патрон 7,62х39 мм образца 1943 года, следовательно, по своим техническим заданиям. В статье об СКС мы уже затрагивали эту тему. Так, предполагалось создать целое семейство оружия: пулемёт (им стал РПД), карабин (СКС) и штурмовую винтовку (автомат). Именно АК и пополнил задуманный оружейный комплекс. Поэтому все разговоры о заимствовании на этом мы и закончим, хотя есть ещё десятки аргументов, уже неоднократно приведенных, поэтому тратить время на «разжёвывание» элементарных фактов мы не будем.

АК-46

Конкурс на разработку нового автомата начался в марте 1944 года. По его первым результатам побеждал автомат АС-44 Алексея Судаева. К сожалению, легендарный конструктор скоропостижно скончался, не успев «довести» свой автомат до серийного состояния. А такая возможность, судя по его весьма удачно сконструированному ППС (о нем мы вам тоже рассказывали), была вполне реальной. Так мир узнал другого легендарного оружейного конструктора и его детище. Молодой, но уже опытный автор нескольких проектов «стрелковки» М.Т. Калашников предложил военным свой образец – АК-46. Однако представленный экспериментальный автомат не устроил военных и был отправлен на доработку.

Первый образец АК-47

В короткий срок на заводе №2 в Коврове Калашников создает принципиально новый ствол, который на сравнительных испытаниях оставил позади образцы КБП-520 и ТКБ-415, представленные другими финалистами – Дементьевым и Булкиным. Новый «победитель» – АК-47, знакомый нам всем своим обликом, обладал рядом конструктивных преимуществ, был прост в производстве и эксплуатации. Отработанная конструкция АК была принята на вооружение Советской Армии в 1949 году.

Неизменная схема неполной сборки/разборки автомата

Впрочем, необходимо добавить, что всему миру известна аббревиатура без числового индекса – просто АК. Но это не ошибка, только прототип именовался АК-47, и это о его качествах до сих пор ходят легенды.
